PRODUCT INTRODUCTION
YGGP 硅胶屏蔽电缆(产品编码 61800)是多芯硅胶护套线加一层屏蔽的型号:导体、绝缘、成缆、护套四层与 61700(YGG)相同,多出来的只有一层镀锡铜丝缠绕屏蔽,光学覆盖率 85%。适用高温、且需要抑制电场干扰(100kHz 以下)的多芯成束场合。型号中 Y 为移动软电缆、G 为硅橡胶绝缘、G 为硅橡胶护套、P 为屏蔽。
导体镀锡铜多股线(DIN EN 60228、IEC 60228 6 级),绝缘与护套均为硅胶,护套黑色 RAL9005;弯曲半径固定 6×D、永久移动 10×D,拖链 200 万次;温度(偶尔移动)-60℃ 至 +200℃;额定电压 300/300V(<0.5mm²)与 300/500V(0.5–4.0mm²),测试电压 2000V;耐油性「否」,阻燃 IEC 60332-1-2 FT1,无卤低烟低毒;认证 UL 758(E497459)、CE、TUV(AN506182810001)、NFPA 79-2018 第 12.9 章,符合 RoHS 2.0 / REACH。
APPLICATIONS
按「干扰是什么性质」分工:屏蔽挡得住电场与射频,挡不住低频磁场。
场景里的芯数、截面、频率属工程惯例,不是本页参数表数据;本页选型表最大只到 0.75mm²。
PRODUCT FEATURES
光学覆盖率是屏蔽层投影到平面上铜占的面积比,85% 意味着每 100 平方厘米里有 15 平方厘米是缝。行业里信号线一般要求不低于 85%,所以这个数刚好在常规下限;覆盖率也不是屏蔽效能的同义词,孔的尺寸才决定高频泄漏。
缠绕是单方向螺旋包一层,结构上就是线圈,电感大、频率越高转移阻抗越大,100kHz 以下最有效,常见于音频与低频模拟量;1MHz 以上应换编织或双层结构。
铜是电的良导体、磁的差导体:屏蔽层靠接地导走感应电荷,对电场耦合有效;对 50Hz 工频、直流、中频炉这类低频磁场几乎没有衰减。抗磁场靠双绞、距离与高磁导率屏蔽。
与不屏蔽的 YGG 并排比,2*0.3 是 4.8 对 5.2、3*0.5 是 6.1 对 6.5、4*0.5 是 6.7 对 7.1,九档全部恰好 +0.4mm,单边约 0.2mm;导体根数一根没换,所以带屏蔽不提高载流量,只改抗扰。
200 万次是对整根电缆的试验结论,不是对屏蔽层的承诺;缠绕层的拉伸强度低,反复弯曲后丝间缝隙会张开,往往是先退化的部位,而且不会报错、不会短路,只是抗扰能力悄悄变差。
参数表温度项为「偶尔移动」,正文另给固定安装 -60℃ / +200℃;电压按截面分两档(DIN VDE 0298-3)。正文技术参数段另写「YGC 重型 ≥4.0mm² 为 450/750V」,与参数表在 4.0mm² 这一点上重叠,两处并列不裁定,本款按 300/500V。
硅胶遇矿物油、切削液会溶胀变软且不可逆。屏蔽线的额外风险是:护套一旦破损,水分直接进入缠绕层,铜丝多点氧化后接地阻抗骤增,屏蔽悄悄失效,比芯线短路更难发现。
UL 758(E497459)、CE 2014/35/EU、TUV(AN506182810001)、质量管理体系认证、NFPA 79-2018 第 12.9 章;RoHS 2.0、REACH、无铅。
CABLE CONSTRUCTION

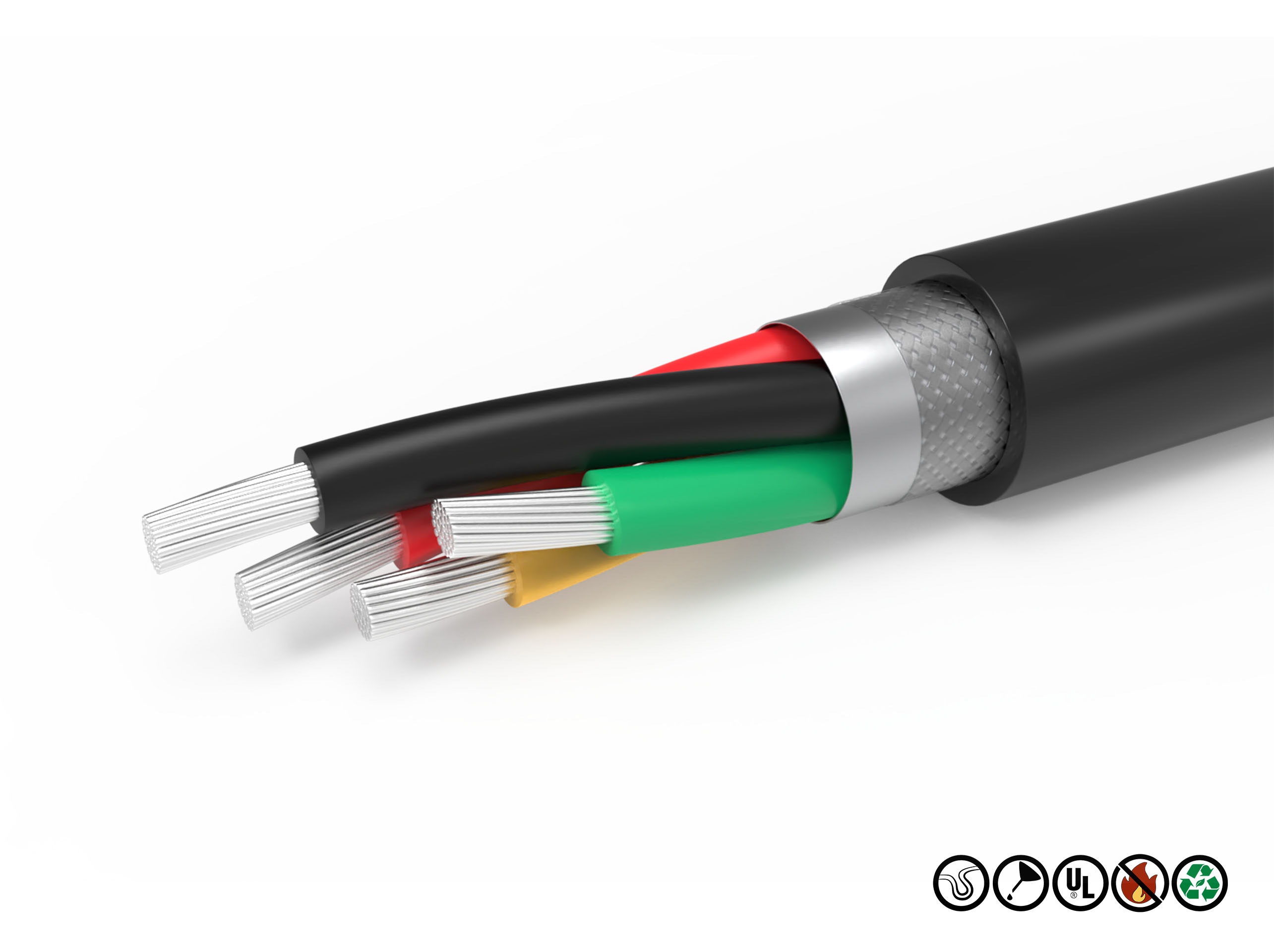

从内到外五层:导体 → 绝缘 → 成缆 → 屏蔽 → 护套。屏蔽位于成缆之后、护套之前,这个顺序决定它能挡住芯线之间的耦合,而不只是外部的电场:
镀锡铜多股线,IEC 60228 6 级。镀锡抑制高温氧化,接触电阻稳定、便于焊接。选型表逐行给了根数:38*0.10 / 33*0.14 / 49*0.14 / 7*0.20。
硅胶,每芯单层挤出,颜色区分。选型表给了色序:2 芯黑-红、3 芯黑-红-黄、4 芯黑-红-黄-绿。绝缘厚度未给,而它直接决定 300/500V 能不能站住。
芯线以规定绞距绞合成缆。绞距越小越软、越耐弯,但用铜多、成本高;参数表未给绞距数值,也未写有无填充与包带——包带对屏蔽线尤其关键,它决定护套挤出时会不会把屏蔽层挤变形。
镀锡铜丝缠绕,光学覆盖率 85%,位于成缆之后、护套之前。只给了材质、缠绕结构与覆盖率三项;单丝直径、缠绕层数、节距、有无铝箔、有无引流线、屏蔽层直流电阻六项未给,其中引流线最要紧——有引流线才能压接端子。
硅胶,黑色 RAL9005(完整色号,可直接对色);正文另列黑色、蓝色、灰色、红色,需确认起订量。护套厚度未给,但成品外径选型表给全了,弯曲半径的毫米数可以算出来。
没有屏蔽接头型号、没有剥切长度、没有接地方式。三条属通用做法:360° 环接(卡箍或屏蔽接头整圈包住,不许拧成一股长尾线)、未接地端必须绝缘、屏蔽层只接地不参与载流。
PRODUCT DETAILS
YGGP 硅胶屏蔽电缆产品规格共 37 项:
| 规格项目 | 技术参数 | 项目类别 |
|---|---|---|
| 导体材质 | 镀锡铜,导体由高抗弯强度的精细镀锡铜多股线组成的(符合 DIN EN 60228 标准) | 导体 |
| 导体标准 | IEC 60228 6级 | 导体 |
| 芯线识别 | 颜色区分 | 结构 |
| 绝缘材质 | 硅胶 | 绝缘 |
| 芯线绞合 | 以规定绞距绞合成缆 | 结构 |
| 屏蔽 | 是(高抗扭强度的镀锡铜丝缠绕屏蔽,光学覆盖率85%) | 屏蔽 |
| 护套颜色 | 黑色RAL9005 | 护套 |
| 护套材质 | 硅胶 | 护套 |
| 最小弯曲半径,固定敷设 | 6 x 电缆外径 | 弯曲 |
| 最小弯曲半径,永久移动 | 10 x 电缆外径 | 弯曲 |
| 拖链次数 | 200万次 | 弯曲 |
| 温度,偶尔移动 | -60℃至 +200℃最大限度(按照DIN EN 50305标准) | 环境 |
| 额定电压 | <0.5mm²:U0/U 300/300V (根据DIN VDE 0298-3);0.5-4.0mm²:U0/U 300/500V | 电气 |
| UL额定电压 | 1000V | 电气 |
| 测试电压 | 2000V (根据DIN EN 50395) | 电气 |
| 抗UV | 是 | 环境 |
| 耐油性 | 否 | 环境 |
| 阻燃 | 根据IEC 60332-1-2 FT1,电缆耐燃性为WW-1、FT1、FT2/水平火焰 | 防火 |
| 无硅 | 不含腐蚀性的硅(符合PV 3.10.7 – 1992标准) | 材质 |
| 无卤素 | 符合DIN EN 60754标准 | 材质 |
| 抗紫外线 | 是,符合 EN 50620标准 | 环境 |
| 低烟雾密度 | 符合IEC 61034-2标准 | 防火 |
| 燃烧气体毒性低 | 符合NES 02-713 (≤ 3)标准 | 防火 |
| 燃烧气体的腐蚀性 | 符合IEC 60754-2标准 | 防火 |
| 耐臭氧性 | 符合 EN 50396标准,方法 B | 环境 |
| 不含PTFE | 产品的设计不含聚四氟乙烯 | 材质 |
| 不含PWIS | 符合VDMA24364-B2-L的标准 | 材质 |
| 不含硅树脂 | 根据PV3.10.7-状态1992 | 材质 |
| 抗紫外线性能 | 根据UL抗阳光性能标准 | 环境 |
| ROHS | RoHs 2.0,符合2011/65/EU 标准 | 合规 |
| REACH | 符合(EC) No. 1907/2006 (REACH)标准 | 合规 |
| UL认证 | 符合UL 758,证书编号E497459 | 认证 |
| CE认证 | 符合2014/35/EU标准 | 认证 |
| TUV认证 | 证书编号:AN506182810001 | 认证 |
| 质量管理体系认证 | 证书编号:02423Q32011621R0S | 认证 |
| NFPA | 符合 NFPA 79-2018 标准 第 12.9 章节 | 认证 |
| 无铅 | 符合2011/65/EU (RoHs-II/RoHS-III) 标准 | 合规 |
以上按本页「产品规格」照录,共 37 项,额定电压两档按原文保留。与 61700 的 36 项相比,多出的只有「拖链次数 200 万次」一行,实质改动是「屏蔽」由「否」改为「是(镀锡铜丝缠绕,光学覆盖率 85%)」。其中「UL 额定电压 1000V」为模板值,本款无 AWM 样式号,请按 300/500V 与 2000V 试验电压理解;「阻燃」行的「WW-1」应为 VW-1 之笔误,照录不改数。
MODEL & SPECIFICATIONS
屏蔽段规格选型(9 档,芯数 × 每芯截面):
| 品名 | 规格型号 | 导体规格(镀锡铜) | 芯线颜色 | 护套材质 | 外径 OD(mm) |
|---|---|---|---|---|---|
| 硅胶屏蔽线 YGGP | 2*0.3 | 38*0.10 | 黑-红 | 普通硅胶 | 5.2 |
| 硅胶屏蔽线 YGGP | 2*0.5 | 33*0.14 | 黑-红 | 普通硅胶 | 6.2 |
| 硅胶屏蔽线 YGGP | 2*0.75 | 49*0.14 | 黑-红 | 普通硅胶 | 6.6 |
| 硅胶屏蔽线 YGGP | 3*0.3 | 38*0.10 | 黑-红-黄 | 普通硅胶 | 5.4 |
| 硅胶屏蔽线 YGGP | 3*0.5 | 33*0.14 | 黑-红-黄 | 普通硅胶 | 6.5 |
| 硅胶屏蔽线 YGGP | 3*0.75 | 49*0.14 | 黑-红-黄 | 普通硅胶 | 6.9 |
| 硅胶屏蔽线 YGGP | 4*0.2 | 7*0.20 | 黑-红-黄-绿 | 普通硅胶 | 5.3 |
| 硅胶屏蔽线 YGGP | 4*0.3 | 38*0.10 | 黑-红-黄-绿 | 普通硅胶 | 5.8 |
| 硅胶屏蔽线 YGGP | 4*0.5 | 33*0.14 | 黑-红-黄-绿 | 普通硅胶 | 7.1 |
本表照录规格选型表中的 YGGP 段 9 行,未增删。同一张表还有 YGG 9 行与特软 YGG 9 行(共 27 行),本页只取带屏蔽的一段。「普通硅胶」是原文措辞,用于与「特软」区分绞合方式,不是另一种材质。四个缺口:只做普通绞合一档(无特软档)、最大只到 0.75mm²、只有 2/3/4 等芯(无 3+1、4+1)、无 1.0mm² 及以上档。
电压档位与选型表覆盖范围:
| 导体截面 | 额定电压 U0/U | 来源 | 选型表有无对应行 |
|---|---|---|---|
| 低于 0.5mm² | 300/300V | 参数表(DIN VDE 0298-3) | 有:2*0.3 / 3*0.3 / 4*0.2 |
| 0.5–4.0mm² | 300/500V | 参数表(DIN VDE 0298-3) | 部分有:最大到 0.75mm² |
| ≥4.0mm² | 450/750V | 仅正文(YGC 重型) | 无:选型表最大 0.75mm² |
4.0mm² 是关键分界:参数表写「0.5–4.0mm² 为 300/500V」,正文却写「YGC 重型 ≥4.0mm² 为 450/750V」,两处都覆盖 4.0mm²、结论不同。更实际的问题是选型表最大只到 0.75mm²,1.0–4.0mm² 这一段既没有产品行、也没有可核对的电压,需要时请书面确认。
型号写法、屏蔽形式与关联型号:
| 项目 | 规格 | 说明 |
|---|---|---|
| 型号含义 | Y 移动软电缆 · G 硅橡胶绝缘 · G 硅橡胶护套 · P 屏蔽 | 与 YGG 的区别只在末位 P |
| 屏蔽形式 | 镀锡铜丝缠绕,光学覆盖率 85% | 单丝直径、层数、节距、有无引流线未给 |
| 芯线与色序 | 2 芯黑-红;3 芯黑-红-黄;4 芯黑-红-黄-绿 | 地线须黄绿双色,色序随订单确认 |
| 护套颜色 | 黑色 RAL9005;另列蓝色、灰色、红色 | 非标色需确认起订量 |
| 长度与包装 | 未给 | 打卷 / 打轴米数须下单时约定,印字格式同 |
| 关联型号 | 61700 YGC / YGG(同结构、无屏蔽);61800 为本款 | 不需要屏蔽时选 61700 更省 |
订货需写全:编码 61800、规格型号(芯数 × 每芯截面)、导体根数与单丝直径、屏蔽形式与覆盖率、接地方式、电压档(300/300V 或 300/500V)、长期工作温度、敷设方式(固定 6×D / 移动 10×D)、是否进拖链及行程次数、护套颜色、芯线色标、成品外径、长度包装与印字格式。其中屏蔽层单丝直径、层数、节距、有无引流线、端接方式五项本页未给,只能向厂家索取。
FREQUENTLY ASKED QUESTIONS
看频段,不看百分比。85% 的含义是投影到平面上有 15% 的面积是缝,行业里信号线一般要求不低于 85%,所以这个数刚好在常规下限。比覆盖率更该问的是转移阻抗:屏蔽层上流 1A、按 10 mΩ/m 算,100 米就有约 1V 的感应电压,足以让 mV 级信号出错。而缠绕结构的转移阻抗随频率升高而上升,所以 85% 在 100kHz 以下够用,1MHz 以上不够——那时起作用的是孔的形状,编织的小菱形比缠绕的长缝强得多。
按频段选,不能一刀切。低于 1MHz(4–20mA、热电偶、PT100 这类模拟量)单端接地:只在一端接地,另一端屏蔽层用热缩管绝缘包好、不许碰壳,目的是切断两端地电位差形成的屏蔽层环流。高于 1MHz(变频器、伺服、总线)两端 360° 环接,用金属卡箍或屏蔽接头整圈包住,且两端地电位要等电位联结。无法保证等电位时,可一端直接接地、另一端经小容量电容接地。
挡得住一半,要看是哪种干扰。能挡的是芯线与屏蔽层之间的电容耦合与电缆对外的电场辐射,前提是两端 360° 接地——猪尾巴(长尾线)接地等于没接,100nH 在 100MHz 约合 62.8Ω。挡不住的是低频磁场与沿导体传导的干扰,后者要在变频器侧加滤波器、电抗器。正确做法是「屏蔽 + 拉开距离 + 输出侧加电抗器」三件一起做。
因为屏蔽层很薄,而且九档全都一样是 0.4mm:2*0.3 是 4.8→5.2、3*0.5 是 6.1→6.5、4*0.5 是 6.7→7.1,折合单边约 0.2mm,与「0.10mm 铜丝缠绕 + 一层薄包带」的量级吻合。更要紧的是导体根数一根没变(38*0.10、33*0.14、49*0.14、7*0.20),带屏蔽不提高载流量,只改抗扰。这 0.4mm 的实际影响是:弯曲半径的毫米数变大、穿管要选大一档、接头要换屏蔽型。
分开看:200 万次是对整根电缆的试验结论,不是对屏蔽层的承诺。一个反直觉的事实是——不带屏蔽的 61700 反而没有这一行,所以不能读成「屏蔽让它更耐弯」。缠绕层的结构特点恰好是拉伸强度低、反复弯曲后丝间缝隙张开、覆盖率往下走,而它的退化不报错、不短路,只是抗扰能力悄悄变差。参数表只给了次数,没给行程、速度、弯曲半径、负载,这四项缺一项就无法复现。做法:索取四项齐全的报告,现场按 10×D 以上布线,投运后定期测屏蔽层通断与接地电阻。
不矛盾,但容易读错。镀锡铜的基材就是纯铜,表面镀一层锡,所以叫「纯铜芯」在字面上成立;但它不是「裸铜」——市面说「纯铜」时多数人想的是亮红色的裸铜。差别在高温:裸铜 150℃ 以上氧化明显加快,氧化层让接触电阻上升、焊接变难,镀锡层把铜与空气隔开,这正是硅胶线必须镀锡的原因。代价是同截面下电阻比裸铜高约 2%。本页所有导体规格都是镀锡,若指定裸铜须单独确认。
按参数表的 300/500V 用,450/750V 只能作为「≥4.0mm² 且另议」的可能。三处口径要分清:① 参数表——低于 0.5mm² 为 300/300V、0.5–4.0mm² 为 300/500V(DIN VDE 0298-3);② 正文技术参数——YGC 重型 ≥4.0mm² 为 450/750V;③ 国标——GB/T 5013.3-2008(等同 IEC 60245-3)只覆盖 300/500V 单芯,不覆盖多芯护套型。而且选型表最大只有 0.75mm²,1.0–4.0mm² 没有任何产品行。真要 450/750V,请写进合同并索取型式试验报告。
不能。这一行的依据是 UL 758 加文件号 E497459,但本页没有任何 AWM 样式号——UL 的电压等级跟着 Style 走,没有样式号,1000V 就对应不到具体条款;而且本款是多芯护套电缆,与 UL 758 的 AWM 适用对象本就不同。两个旁证:测试电压 2000V 属出厂耐压而非工作电压;德国侧口径是 300/500V。结论:按 300/500V 用,1000V 只当「材料体系过过 UL 758」的旁证。
字面直接矛盾,本款是最彻底的一例——前几款至少只有绝缘是硅胶,本款绝缘与护套两层都是硅胶,整根线就是一个硅氧烷聚合物。而 PV 3.10.7 与 VDMA 24364 查的正是硅氧烷迁移与可挥发硅。合理理解是「不含外加的硅油、硅树脂涂层与脱模剂」,但不能读成「产品不含硅」。喷涂线、半导体、光伏、光学镀膜这类对硅氧烷敏感的场合请改用 XLPE 或 PTFE,并要求出硅氧烷析出测试报告。
本页只给了屏蔽的材质、缠绕结构与覆盖率三项,单丝直径、缠绕层数、缠绕节距、有无铝箔、有无引流线、屏蔽层直流电阻六项都没有,端接方式更是一个字未写。这直接影响施工:有引流线才能压接端子,没有就得解开缠绕层做卡箍,难度差一个量级。三条通用要求:360° 环接、未接地端绝缘包好、屏蔽层只接地不参与载流。具体做法请向厂家索取端接图。
先问一句:干扰是电场/射频,还是磁场?是电场或射频且频率不高(100kHz 以下),选 61800;是低频强磁场,加了屏蔽也没用,要靠双绞与距离;没有干扰问题、只要高温多芯,选 61700 更省——两者外径差 0.4mm、成本差一层铜,其余几乎一样。订货写全:编码 61800 + 规格型号(芯数 × 每芯截面)+ 导体根数与单丝直径 + 屏蔽形式与覆盖率 + 接地方式 + 电压档 + 长期工作温度 + 敷设方式 + 是否进拖链及行程次数 + 护套颜色(标准黑 RAL9005)+ 芯线色标(地线黄绿双色)+ 成品外径、长度包装与印字格式。
