安扬耐油、耐磨、耐弯折、耐水解、防焊渣、耐酸碱 颜色传感器拖链电缆线

产品编码 : 51500

产品介绍

PRODUCT INTRODUCTION

安扬耐油、耐磨、耐弯折、耐水解、防焊渣、耐酸碱颜色传感器拖链电缆线(产品编码 51500)是一款面向颜色检测类传感器信号连接的拖链控制电缆,主要用于变频器与伺服电机的连接,适用于无拉伸应变的固定安装及高频往复弯曲的拖链场景。产品采用高抗弯强度的精细裸铜多股线作为导体(符合 DIN EN 60228 标准、导体等级 IEC 60228 6 级),绝缘层可选 PVC / PP 材料,芯线以规定绞距绞合成缆,本型号不设屏蔽层、可按设计需要选配屏蔽结构;外护套可选 PVC / TPU 材质,护套颜色提供黑、灰两种标准色。

本产品可在干燥或潮湿环境中使用,耐受中等机械应力;外护套具备有限耐油性(符合 DIN EN 50363-10-2 标准),并具备抗 UV(是)、抗紫外线(符合 EN 50620 标准)与耐臭氧性能(符合 EN 50396 标准方法 B),可按温度范围条件用于室外及强紫外线、高臭氧环境下长期运行。产品采用低电容绝缘芯线设计,适用于长距离信号传输;拖链次数提供 800 万次 / 1500 万次 两档,适配不同强度的往复运动场景;同时提供双屏蔽型控制芯线的方案,可与深视智能、阿童木、SICK、滨松光子学等品牌的颜色传感器实现良好兼容。

本产品主要用于深视智能 SS1-70K5,阿童木 CE 系列、CL1、CL2、CL3、CL4、LS2,SICK CS8、CSX-WNFA5、CSM-WP1B7A2P,以及滨松光子学 S9706、S10917-35GT、S10942-01CT、S11012-01CR、S7505-01、S9032-02、S9702、S13683-02WT、S13683-03DT、S13683-04DS 等颜色传感器/颜色识别传感器的信号连接,具备耐油、耐磨、耐弯折、耐水解、防焊渣、耐酸碱等性能。安扬可结合客户的设备连接方案进一步确认导体规格、绝缘与护套材料、屏蔽形式、额定电压、工作温度及电缆长度等参数,具体配置以实际技术规格书和双方确认的订单为准。

导体材质
裸铜
绝缘 / 护套
PVC·PP / PVC·TPU
拖链次数
800 / 1500 万次
抗 UV / 耐臭氧
是 / EN 50396

应用场景

APPLICATIONS

本产品主要用于各类颜色检测与颜色识别类传感器的信号连接,适用于无拉伸应变的固定安装及高频往复弯曲的拖链场景,可在干燥或潮湿环境中使用,耐受中等机械应力,并可按温度范围条件用于室外场景。以下按主流应用品牌与型号归类:

深视智能 · SS1-70K5

用于深视智能 SS1-70K5 系列颜色传感器的信号连接,适配其高精度颜色识别输出,满足设备内高频往复弯曲布线需求。

阿童木 · CE / CL / LS 系列

适用于阿童木 CE 系列、CL1、CL2、CL3、CL4、LS2 等颜色传感器型号,覆盖多路颜色通道信号传输场景。

SICK · CS8 / CSX / CSM 系列

适用于 SICK CS8、CSX-WNFA5、CSM-WP1B7A2P 等颜色传感器,用于工业自动化中的颜色判别与分选工位。

滨松光子学 · S 系列

适用于滨松光子学 S9706、S10917-35GT、S10942-01CT、S11012-01CR、S7505-01、S9032-02、S9702、S13683-02WT、S13683-03DT、S13683-04DS 等颜色/光谱传感器,满足高灵敏信号的低损耗传输。

颜色分选与视觉检测设备

适用于自动分选机、颜色检测工位、视觉检测设备等在往复运动中对颜色信号进行实时采样的场合,抗干扰能力强、信号传输稳定。

高频往复运动自动化设备

适用于拖链系统中高频往复运动的自动化产线、机械手与运动模组,匹配 800 万次 / 1500 万次两档拖链寿命,长期弯折不易断芯。

产品特点

PRODUCT FEATURES

耐油、耐磨、耐弯折

外护套具备有限耐油性(符合 DIN EN 50363-10-2 标准),并具备优良的耐磨与耐弯折性能,适用于高频往复弯曲的拖链场景,长期运行不易开裂、断芯。

耐水解 / 防焊渣 / 耐酸碱

护套材料可选 PVC / TPU,具备良好耐水解、防焊渣与耐酸碱性能,适应潮湿、油污及焊接飞溅等复杂工业环境,可按客户工况定向选型。

抗 UV 与耐臭氧

产品具备抗 UV(是)与抗紫外线性能(符合 EN 50620 标准),并具备耐臭氧性能(符合 EN 50396 标准方法 B),可按温度范围条件用于室外及强紫外线、高臭氧环境。

低电容绝缘芯线设计

采用低电容绝缘芯线结构,适用于长距离信号传输,减少信号衰减与失真,保障颜色传感器微弱信号的采集精度。

两档拖链寿命可选

拖链次数提供 800 万次 / 1500 万次两档,可按设备运动频率与行程强度灵活选择,兼顾使用寿命与成本。

双档温度工况适配

支持偶尔移动 -15℃至 +70℃、动态持续移动 -5℃至 +70℃ 两种温度工况(均按 DIN EN 50305 标准),适配不同运行状态的设备环境。

产品结构

CABLE CONSTRUCTION

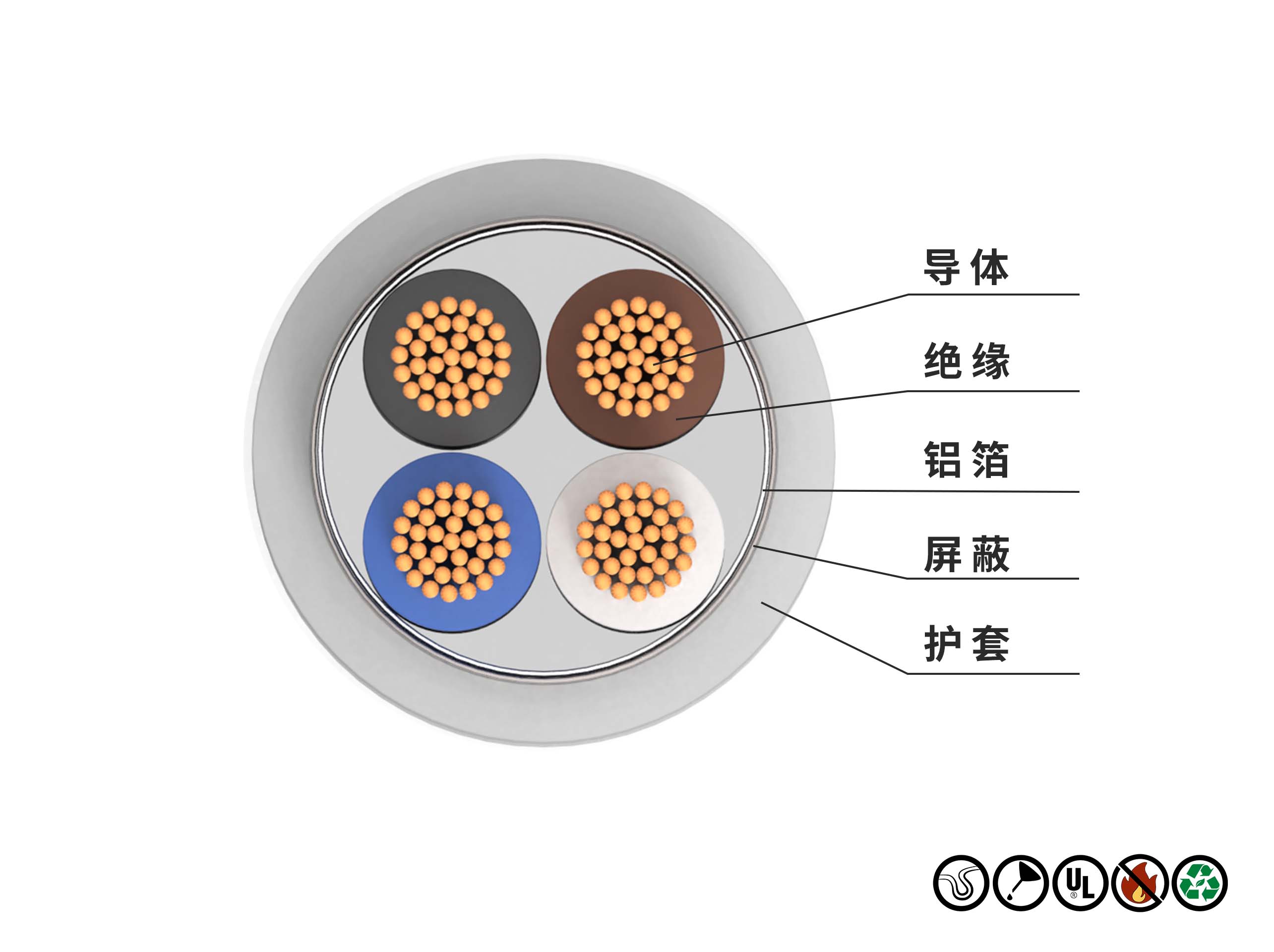

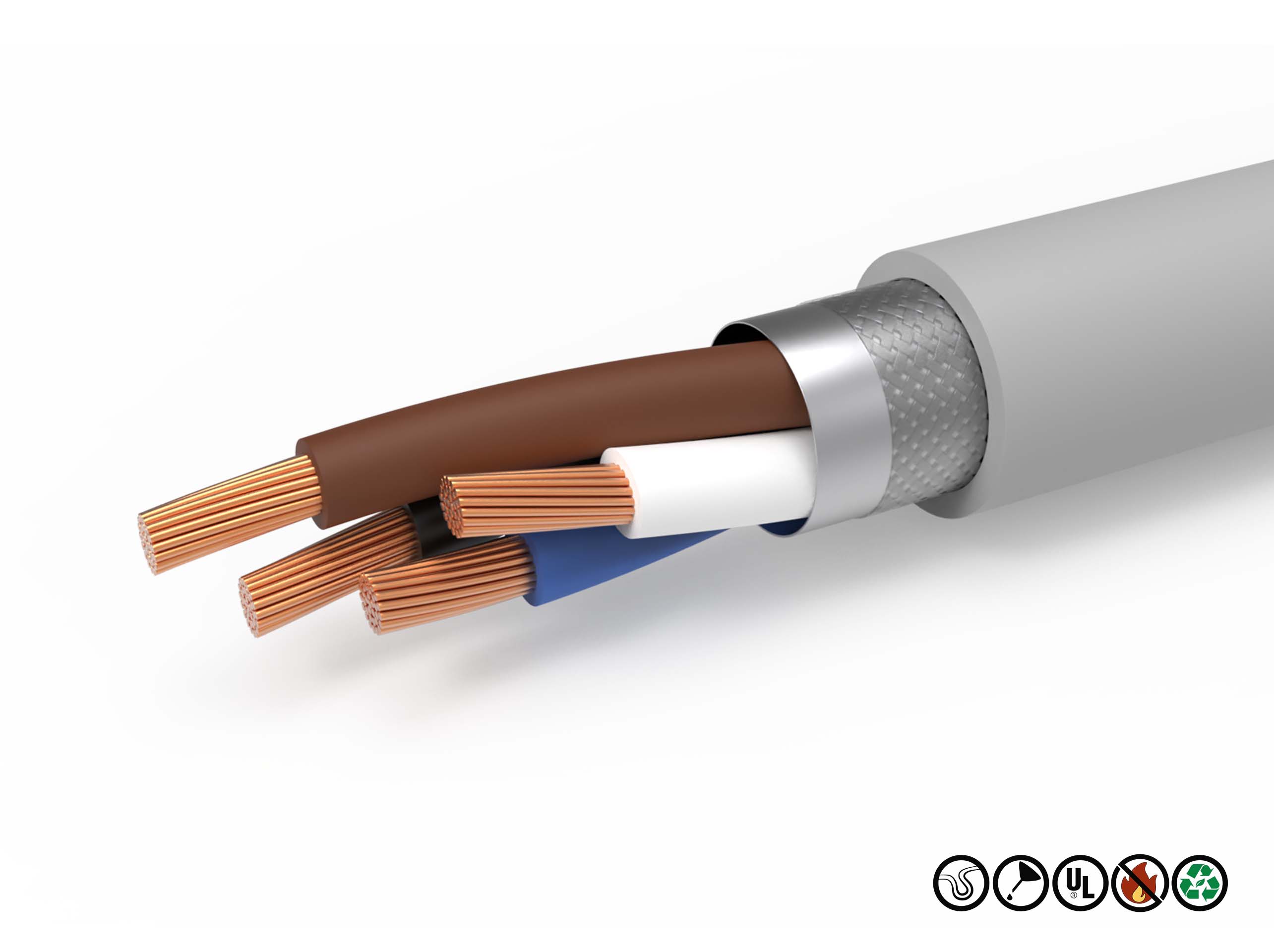

本产品由导体、绝缘、绞合、屏蔽(按设计配置)与外护套等层级构成,各层材料与工艺如下:

01

导体层

采用高抗弯强度的精细裸铜多股线组成,符合 DIN EN 60228 标准,导体等级为 IEC 60228 6 级,具备优良的柔韧性与抗弯折寿命。

02

绝缘层

绝缘材料可选 PVC / PP,采用低电容绝缘芯线设计,适用于长距离信号传输,芯线以颜色区分识别。

03

屏蔽层(按设计配置)

本型号不设屏蔽层,可按客户设计要求选配双绞屏蔽结构;屏蔽型具备良好的抗电磁干扰能力。

04

芯线绞合

各芯线以规定绞距绞合成缆,结构稳定,减少串扰,保障信号传输的一致性。

05

外护套

护套材料可选 PVC / TPU,护套颜色提供黑色 RAL9005、灰色 RAL7001 两种标准色;具备耐油、耐磨、耐弯折、耐水解、防焊渣、耐酸碱及抗 UV、耐臭氧等性能。

06

弯曲与工况

最小弯曲半径:固定敷设 6 x 电缆外径,永久移动 10 x 电缆外径;额定电压 <0.5mm² 为 U0/U 300/300V、0.5-4.0mm² 为 U0/U 300/500V。

产品明细

PRODUCT DETAILS

下表为本产品的技术参数明细,涵盖导体、绝缘、屏蔽、护套、弯曲半径、温度、电压、阻燃、环保及认证等全部规格项:

参数项目 规格说明
导体材质 裸铜,导体由高抗弯强度的精细裸铜多股线组成的(符合 DIN EN 60228 标准)
导体标准 IEC 60228 6级
芯线识别 颜色区分
绝缘材质 PVC
PP
芯线绞合 以规定绞距绞合成缆
屏蔽 否
护套颜色 黑色RAL9005
灰色RAL7001
护套材质 PVC
TPU
最小弯曲半径,固定敷设 6 x 电缆外径
最小弯曲半径,永久移动 10 x 电缆外径
拖链次数 800万次
1500万次
温度,偶尔移动 -15℃至 +70℃最大限度(按照DIN EN 50305标准)
温度,动态持续移动 -5℃至 +70℃最大限度(按照DIN EN 50305标准)
额定电压 <0.5mm²:U0/U 300/300V (根据DIN VDE 0298-3)
0.5-4.0mm²:U0/U 300/500V
UL额定电压 1000V
测试电压 2000V (根据DIN EN 50395)
抗UV 是
耐油性 是,耐油(符合DIN EN 50363-10-2标准)
阻燃 根据IEC 60332-1-2 FT1,电缆耐燃性为WW-1、FT1、FT2/水平火焰
无硅 不含腐蚀性的硅(符合PV 3.10.7 – 1992标准)
无卤素 符合DIN EN 60754标准
抗紫外线 是,符合 EN 50620标准
低烟雾密度 符合IEC 61034-2标准
燃烧气体毒性低 符合NES 02-713 (≤ 3)标准
燃烧气体的腐蚀性 符合IEC 60754-2标准
耐臭氧性 符合 EN 50396标准,方法 B
不含PTFE 产品的设计不含聚四氟乙烯
不含PWIS 符合VDMA24364-B2-L的标准
不含硅树脂 根据PV3.10.7-状态1992
抗紫外线性能 根据UL抗阳光性能标准
ROHS RoHs 2.0,符合2011/65/EU 标准
REACH 符合(EC) No. 1907/2006 (REACH)标准
UL认证 符合UL 758,证书编号E497459
CE认证 符合2014/35/EU标准
TUV认证 证书编号:AN506182810001
质量管理体系认证 证书编号:02423Q32011621R0S
NFPA 符合 NFPA 79-2018 标准 第 12.9 章节
无铅 符合2011/65/EU (RoHs-II/RoHS-III) 标准

型号规格明细

MODEL SPECIFICATIONS

下表为本系列各规格型号的品名、规格型号、导体材质与近似电缆外径对照明细:

品名 规格型号 导体材质 近似电缆外径(mm)
200万伺服电缆 2*0.3 裸铜 4.8
800万伺服电缆 2*0.3 裸铜 4.8
200万伺服电缆 2*0.5 裸铜 5.8
800万伺服电缆 2*0.5 裸铜 5.8
200万伺服双绞屏蔽电缆 2*2*0.2 镀锡铜 5.8
800万伺服双绞屏蔽电缆 2*2*0.2 镀锡铜 6.1
200万伺服双绞屏蔽电缆 3*2*0.2 镀锡铜 6.1
800万伺服双绞屏蔽电缆 3*2*0.2 镀锡铜 6.4
200万伺服电缆 4*0.5 裸铜 6.7
800万伺服电缆 4*0.5 裸铜 6.7
200万伺服电缆 4*0.75 裸铜 7
800万伺服电缆 4*0.75 裸铜 7.2
800万伺服电缆 4*0.75+2*0.3 裸铜 7.7
200万伺服电缆 4*1.0 裸铜 7.9
800万伺服电缆 4*1.0 裸铜 7.9
200万伺服电缆 4*1.5 裸铜 9
800万伺服电缆 4*1.5 裸铜 9
200万伺服双绞屏蔽电缆 4*2*0.2 镀锡铜 6.9
800万伺服双绞屏蔽电缆 4*2*0.2 镀锡铜 6.9
200万伺服电缆 4*2.5 裸铜 11.3
800万伺服电缆 4*2.5 裸铜 11.3
200万伺服电缆 4*4 裸铜 12.6
200万伺服电缆 4*4 裸铜 12.6
200万伺服双绞屏蔽电缆 7*2*0.2 镀锡铜 8
800万伺服双绞屏蔽电缆 7*2*0.2 镀锡铜 8

注:表中「品名」列沿用站点原表口径(200万/800万伺服电缆),实际拖链寿命档位以本页参数明细「拖链次数」项(800万次 / 1500万次)为准;「导体材质」列为站点通用口径,本型号以参数明细为准。

常见问题

FREQUENTLY ASKED QUESTIONS

01 这款电缆主要适配哪些颜色传感器?

本产品主要用于深视智能 SS1-70K5,阿童木 CE 系列、CL1、CL2、CL3、CL4、LS2,SICK CS8、CSX-WNFA5、CSM-WP1B7A2P,以及滨松光子学 S9706、S10917-35GT、S10942-01CT、S11012-01CR、S7505-01、S9032-02、S9702、S13683-02WT、S13683-03DT、S13683-04DS 等颜色传感器的信号连接。具体适配请结合实际接口与电气参数确认。

02 耐水解、防焊渣、耐酸碱对使用有什么意义?

耐水解可保证电缆在潮湿、水汽或高湿环境中长期使用护套不降解;防焊渣可抵抗焊接飞溅颗粒对护套的烧蚀与损伤;耐酸碱则可适应酸洗、电镀、清洗等存在化学腐蚀介质的工况。三项性能使电缆更适合复杂的工业现场环境。

03 本型号有屏蔽层吗?

本型号(51500)不设屏蔽层,可按设计需要选配屏蔽结构;如现场电磁干扰较强、需要双绞屏蔽方案,可选用对应的屏蔽型规格,具体以订单确认的技术规格书为准。

04 拖链次数有两档,如何选择?

本产品拖链次数提供 800 万次与 1500 万次两档。往复频率较低、行程较短的设备可选 800 万次档;高频往复、长期连续运行的设备建议选 1500 万次档,以获得更长使用寿命。

05 能否用于室外或强紫外线、高臭氧环境?

可以。本产品抗 UV 为「是」,并具备抗紫外线性能(符合 EN 50620 标准)与耐臭氧性能(符合 EN 50396 标准方法 B),可按温度范围条件用于室外及强紫外线、高臭氧环境;同时建议结合安装方式避免长期积水与暴晒直射。

06 导体与绝缘材料的配置是怎样的?

导体采用高抗弯强度的精细裸铜多股线(符合 DIN EN 60228 标准、IEC 60228 6 级),绝缘材料可选 PVC / PP,采用低电容绝缘芯线设计,适用于长距离信号传输,芯线以颜色区分识别。

07 工作温度范围是多少?

偶尔移动为 -15℃至 +70℃ 最大限度,动态持续移动为 -5℃至 +70℃ 最大限度(均按 DIN EN 50305 标准)。请结合实际运行状态选择合适的使用温度区间。

08 产品通过了哪些认证与环保标准?

产品符合 UL 758(证书编号 E497459)、CE(2014/35/EU)、TUV(证书编号 AN506182810001)等认证要求,并通过质量管理体系认证(证书编号 02423Q32011621R0S);环保方面符合 RoHs 2.0(2011/65/EU)、REACH((EC) No. 1907/2006)、NFPA 79-2018 等标准。
