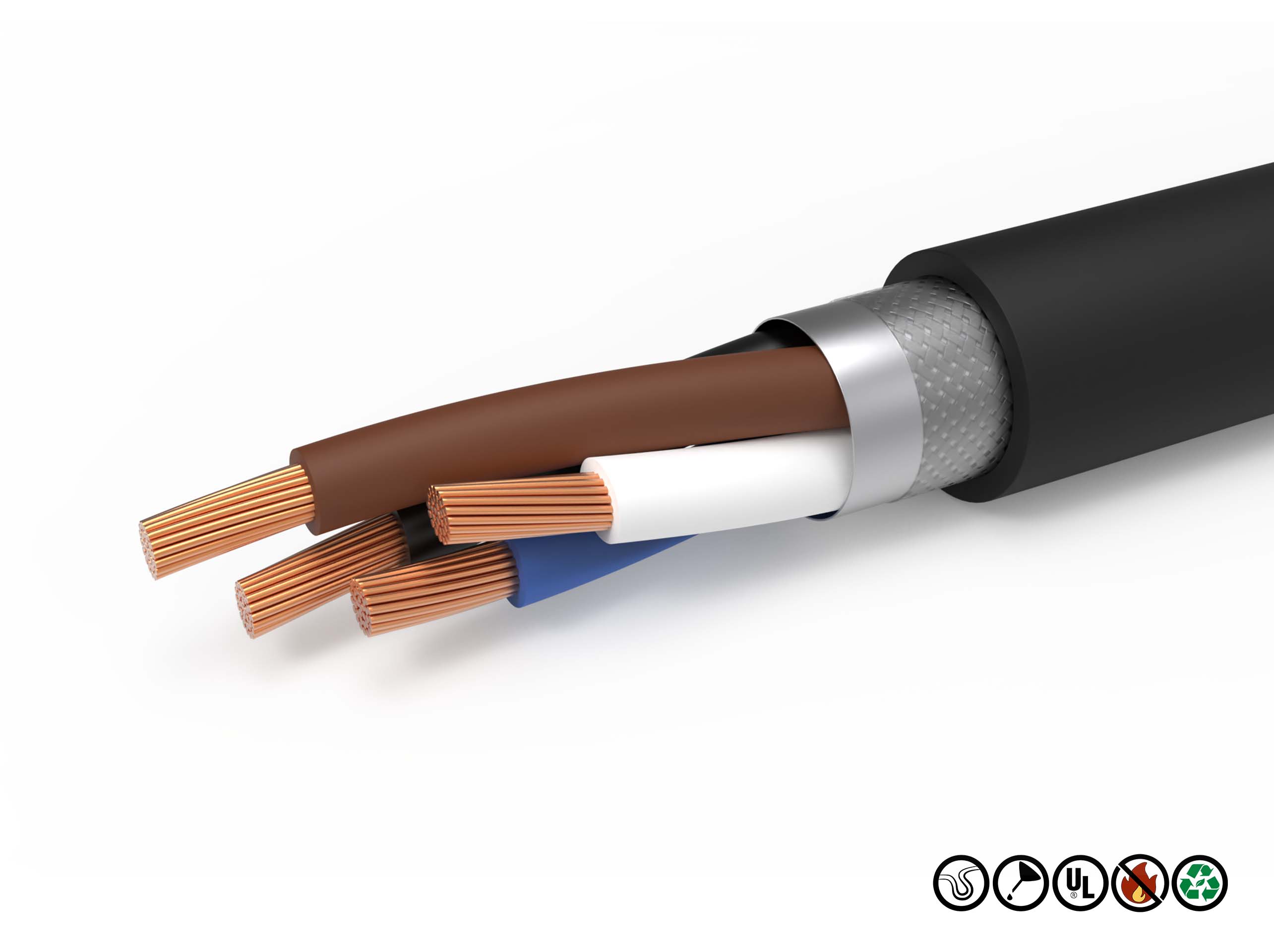

传感器屏蔽电缆

产品编码 : 51200 产品简介 :

传感器与控制系统的连接电缆

适用于工业自动化的数据采集与传输

几乎适用于所有监测设备的连接线路

可用于绝大部分各种采集、传输和处理信号的领域

适用于室内和室外环境

适用于EMC敏感环境

点击咨询

电缆特点
符合阻燃标准IEC60332-1-2
具有良好的化学耐受性
可以实现较小的线径要求
有符合欧盟标准的芯线排序要求

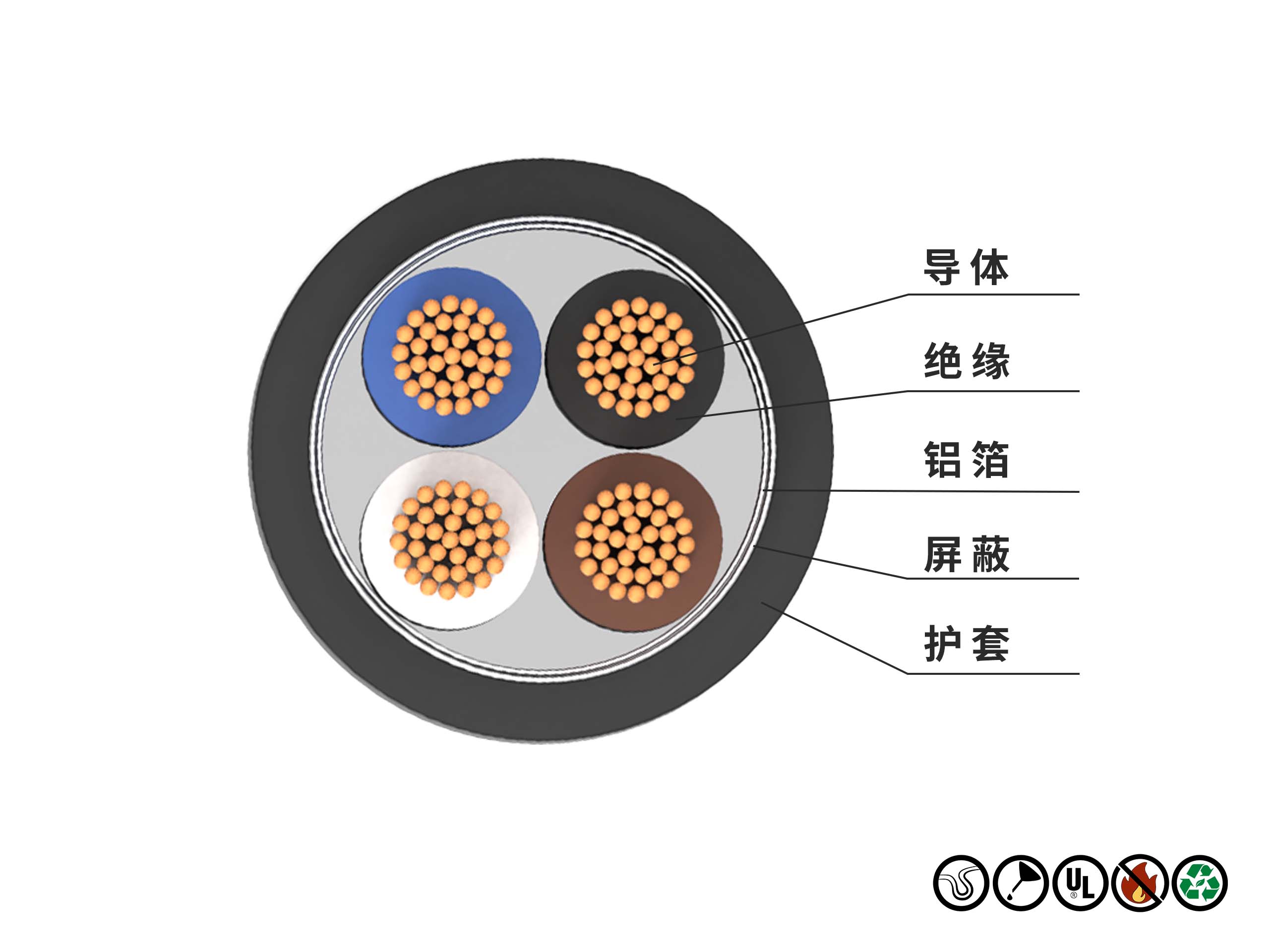

电缆结构
导体：使用多股精绞裸铜丝导体，符合DIN VDE295及IEC 60228第6类导体标准
绝缘：特殊混合PVC或PP
绝缘颜色：3芯：1棕-2蓝-3黑
4芯：1棕-2白-3蓝-4黑
5芯：1棕-2白-3蓝-4黑-5灰
8芯：0红-1白-2棕-3绿-4黄-5灰-6粉红-7蓝
护套：特殊混合PVC或PUR
护套颜色：黑色 RAL9005、灰色RAL7001、橙色RAL2003等

技术参数
电气性能
额定电压：U0/U 300/300V
测试电压：1500V

工作温度范围
固定安装：普通PVC：-10℃/+80℃ ；耐寒耐热PVC：-40℃/+105℃ ；耐油PUR：-40℃/+105℃
移动安装：普通PVC：-5℃/+80℃ ；耐寒耐热PVC：-15℃/+105℃ ；耐油PUR：-20V℃/+105℃

运动性能
行程：≤20m
加速度：≤10m/s²
速度：架空，3m/s；滑行，2m/s
持续往返次数：500万次（半径≥10D，2m/s，60次/min）

最小弯曲半径
固定安装: 6×电缆外径
固定安装: 移动距离＜10m，7.5x电缆外径
移动距离≥10m，10x电缆外径

选型规格

品名	规格型号	芯线颜色	护套材质	外径OD
PUR传感器电缆	3*0.25	棕-蓝-黑	TPU/PUR	4.3
PUR传感器屏蔽电缆	3*0.25	棕-蓝-黑	TPU/PUR	4.7
传感器电缆RVV-C	3*0.25	棕-蓝-黑	PVC	4.3
传感器屏蔽电缆RVVP-C	3*0.25	棕-蓝-黑	PVC	4.7
PUR传感器电缆	3*0.34	棕-蓝-黑	TPU/PUR	4.3
PUR传感器屏蔽电缆	3*0.34	棕-蓝-黑	TPU/PUR	4.3
传感器电缆RVV-C	3*0.34	棕-蓝-黑	PVC	5
传感器屏蔽电缆RVVP-C	3*0.34	棕-蓝-黑	PVC	5
PUR传感器电缆	4*0.25	棕-蓝-黑-灰-白	TPU/PUR	4.5
PUR传感器屏蔽电缆	4*0.25	棕-蓝-黑-灰-白	TPU/PUR	4.5
传感器电缆RVV-C	4*0.25	棕-蓝-黑-灰-白	PVC	5
传感器屏蔽电缆RVVP-C	4*0.25	棕-蓝-黑-灰-白	PVC	5
PUR传感器电缆	4*0.34	棕-蓝-黑-灰-白	TPU/PUR	4.7
PUR传感器屏蔽电缆	4*0.34	棕-蓝-黑-灰-白	TPU/PUR	4.7
传感器电缆RVV-C	4*0.34	棕-蓝-黑-灰-白	PVC	5.3
传感器屏蔽电缆RVVP-C	4*0.34	棕-蓝-黑-灰-白	PVC	5.3
PUR传感器电缆	5*0.25	棕-蓝-黑-灰-白	TPU/PUR	5
PUR传感器屏蔽电缆	5*0.25	棕-蓝-黑-灰-白	TPU/PUR	5.4
传感器电缆RVV-C	5*0.25	棕-蓝-黑-灰-白	PVC	5
传感器屏蔽电缆RVVP-C	5*0.25	棕-蓝-黑-灰-白	PVC	5.4
PUR传感器电缆	5*0.34	棕-蓝-黑-灰-白	TPU/PUR	5.4
PUR传感器屏蔽电缆	5*0.34	棕-蓝-黑-灰-白	TPU/PUR	6
传感器电缆RVV-C	5*0.34	棕-蓝-黑-灰-白	PVC	5.4
传感器屏蔽电缆RVVP-C	5*0.34	棕-蓝-黑-灰-白	PVC	6
PUR传感器电缆	8*0.25	棕-蓝-灰-白-红-黄-绿-粉红	TPU/PUR	6
PUR传感器屏蔽电缆	8*0.25	棕-蓝-灰-白-红-黄-绿-粉红	TPU/PUR	6.5
传感器电缆RVV-C	8*0.25	棕-蓝-灰-白-红-黄-绿-粉红	PVC	6
传感器屏蔽电缆RVVP-C	8*0.25	棕-蓝-灰-白-红-黄-绿-粉红	PVC	6.5
