DeviceNet

产品编码 : 81300Z 产品简介 :

适用于可靠数据和动力传输的生产自动化技术

用于固定安装和柔性场合

DeviceNet是由Allen Bradley开发的一种成熟的CAN技术BUS系统

该总线是将数据线对与动力线对合二为一

标准符合0DVA规范

点击咨询

电缆特点
具有耐油性，高耐磨性，防紫外线，耐酸碱、耐化学腐蚀及各种润滑剂
耐低温，特别坚固，抗冲击，可选耐水解特性
适用于屏蔽电磁兼容EMC场合，良好的电磁性能

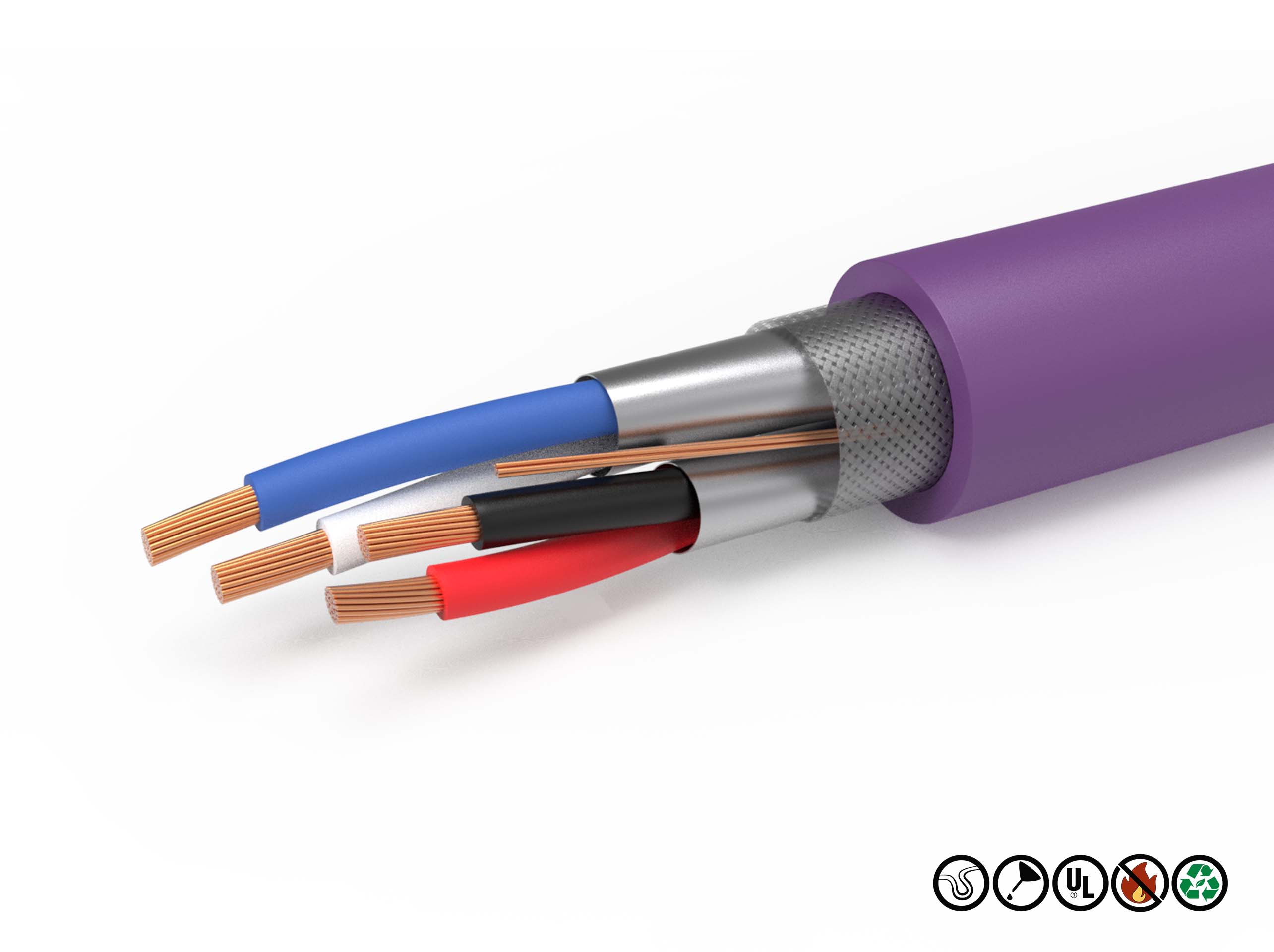

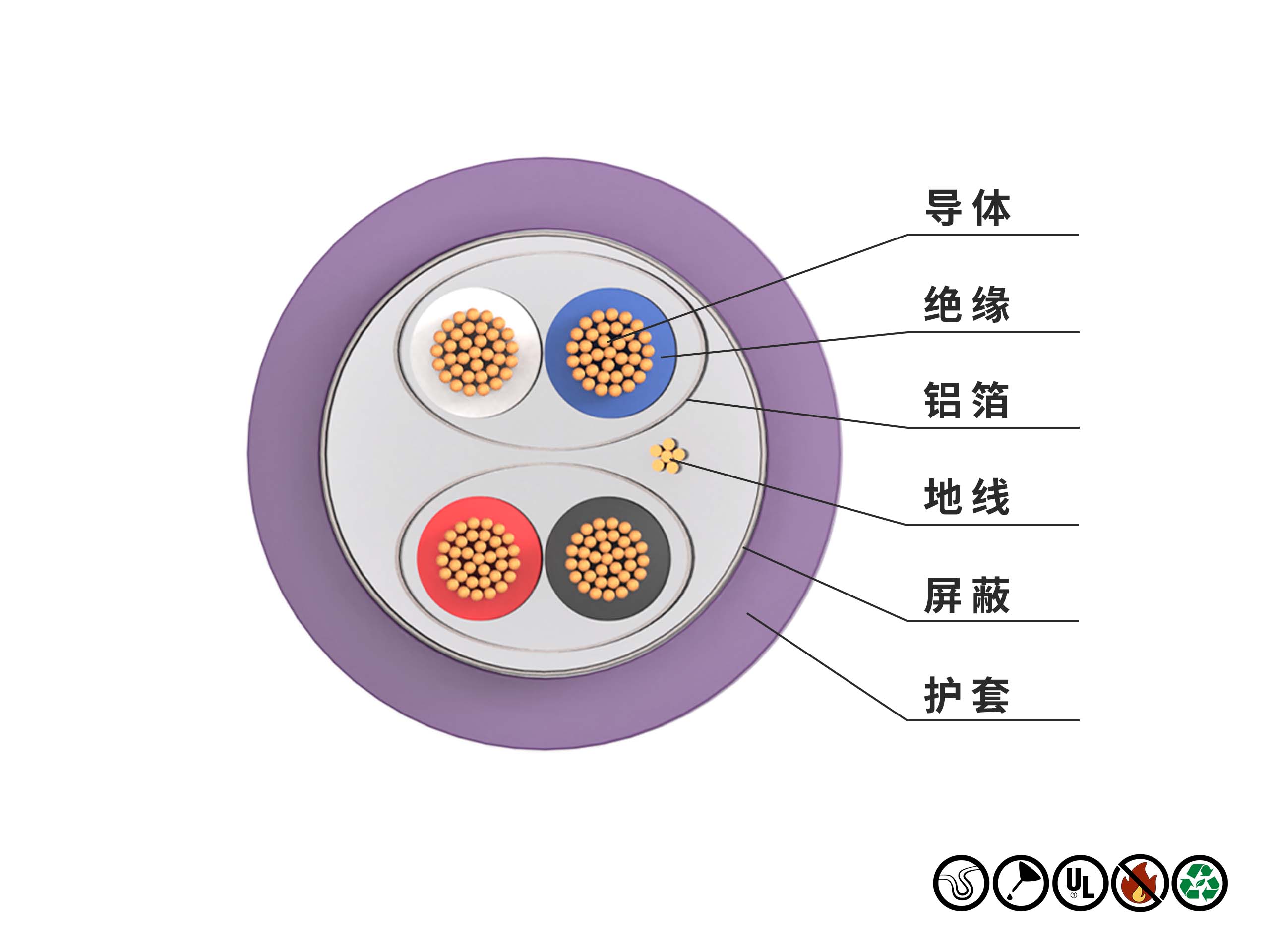

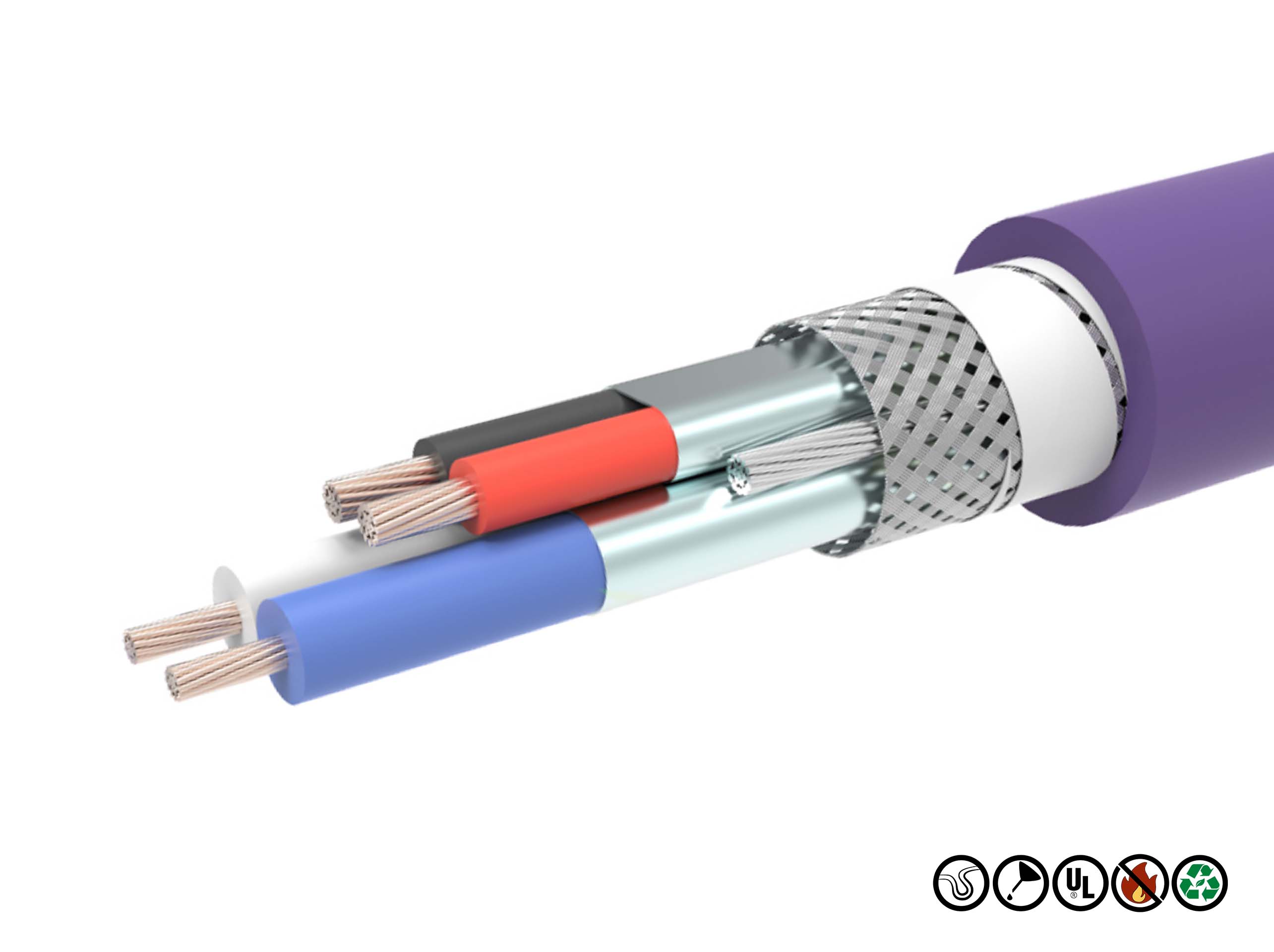

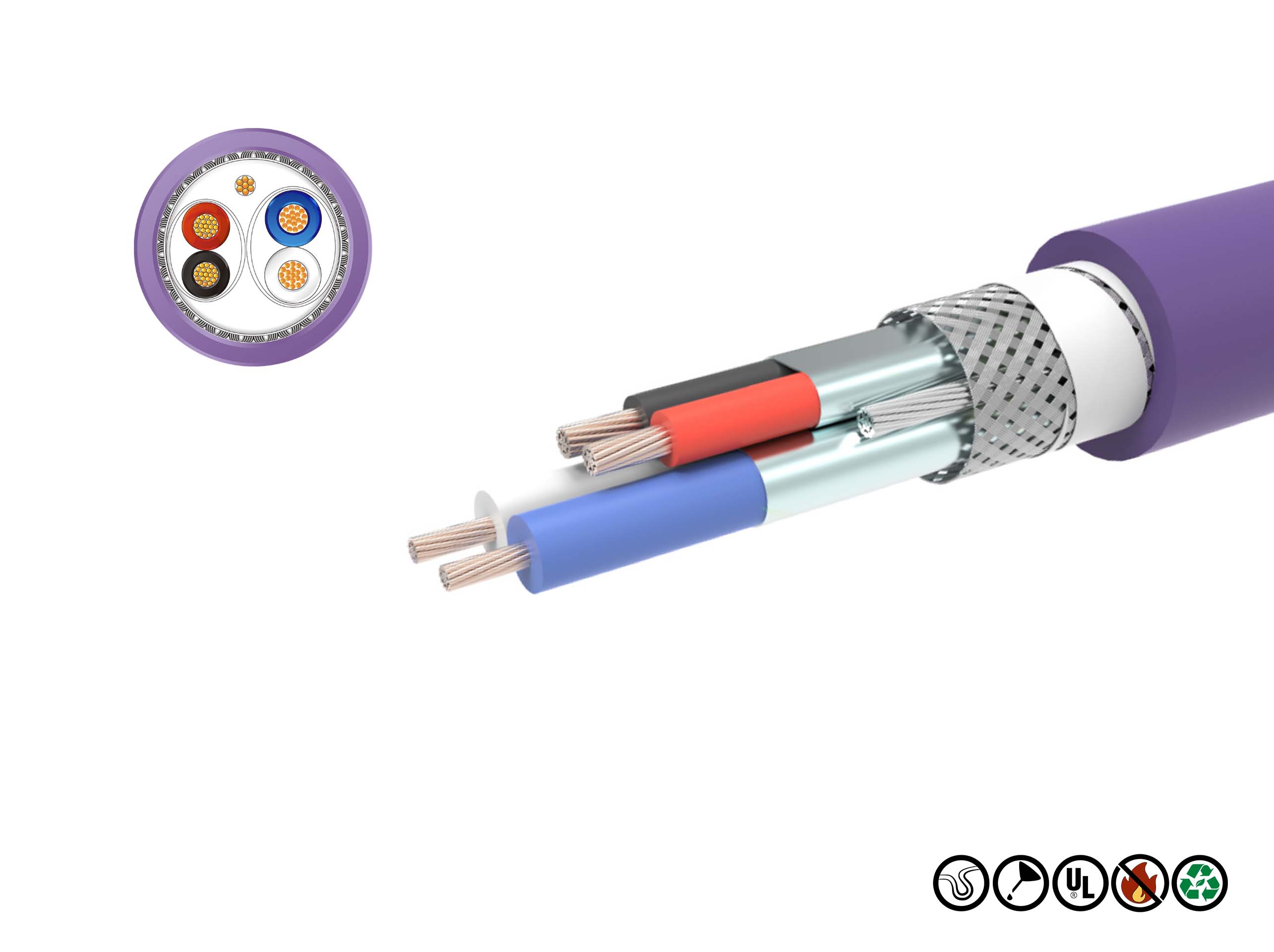

电缆结构
导体：使用精细镀锡铜丝绞合导体，符合 IEC 60228 5 类和6 类导体标准
绝缘材料：BUS芯：PE；供电芯：PVC
绝缘颜色：BS芯：蓝色、白色；供电芯：红色、黑色
绞合：芯线对绞成对绞台
屏蔽：对绞线覆盖铝箔层
整体绞合：对绞线绞合成缆
整体屏蔽：镀锡铜丝编织屏蔽，底下带镀锡铜排流线
护套材料：特殊混合PVC 或PUR
护套颜色：灰色RAL7001

技术参数
电气性能
额定电压: 300V(不可用于高压)
回路电阻：24AWG，≤180Ω/km
22AWG，≤120Ω/km
18AWG，≤75Ω/km
15AWG，≤25Ω/km
特性阻抗：120±12Ω
电容(1kHz)：40nF/km

工作温度范围
固定安装： PVC:-10℃/+80℃
PUR:-40℃/+105℃

最小弯曲半径
固定安装：10x电缆外径；

规格选型

品名	规格型号	芯线材质	护套材质	护套颜色	外径OD
CAT5E PROFINET TYPE B	4*22AWG	HDPE	PVC/TPU	绿色RAL6018	6.5
CAT5E SF/UTP	4226AWG	HDPE	PVC/TPU	黑色/绿色/水蓝色	6
CAT5E SF/UTP	2226AWG	HDPE	PVC/TPU	黑色/绿色/水蓝色	5.2
CAT6 SF/UTP	4224AWG	HDPE	PVC/TPU	黑色/绿色/水蓝色	7.2
CAT6 SF/UTP	4226AWG	HDPE	PVC/TPU	黑色/绿色/水蓝色	6.2
CAT6A S/FTP	4226AWG	FMPE	PVC/TPU	黑色/绿色/水蓝色	6.5
CAT7 S/FTP	4223AWG	FMPE	PVC	黄色	7.6
CAT7A S/FTP	4223AWG	FMPE	PVC	黄色	8.6
CAT8 S/FTP	4223AWG	FMPE	PVC	黄色	9
CC-LINK	3*20AWG	FMPE	PVC	红色RAL3000	7.7
CANBUS总线	4*20AWG	PE	PVC/TPU	紫色RAL4001	8.5
DeviceNet总线	222AWG+224AWG	PE+FMPE	PVC/TPU	灰色RAL7001	6.9
PROFIBUS	2*23AWG	FMPE	PVC/TPU	紫色RAL4001	8
