PRODUCT INTRODUCTION
本产品为单钢丝悬垂控制电缆，是一种自承式控制电缆，专为起重机、提升机和物料搬运系统而设计。主要用于将悬吊控制站和按钮开关与起重机、绞车、电动葫芦、电梯和输送设备连接。
其集成的单根非扭转自承钢丝提供可靠的抗拉强度，并在悬挂运行期间支撑电缆。该电缆无需额外的悬挂支撑，即可实现长达 50 米的悬挂长度，适用于各类起重机控制安装。
电缆采用细绞软铜导体，绝缘和护套选项包括 NBR/PVC、TPE 和 PUR。坚固的结构为苛刻的工业环境提供了柔性、耐磨性、耐油性、抗撕裂性和耐候性。可根据具体设备要求定制不同的导体尺寸、材料和温度等级。
APPLICATIONS
适用于起重机、提升机与物料搬运系统中需随设备移动的悬吊控制与按钮开关回路：
PRODUCT FEATURES
电缆内部集成单根非扭转自承钢丝，在悬挂运行期间承担电缆自身机械负荷，提供可靠的抗拉强度。
依靠集成钢丝承重，可实现长达 50 米的悬挂长度，无需另设悬挂支撑。
采用高度退火 99.99% 无氧软铜、细绞柔性结构（典型 Class 5），兼顾导电性能与柔韧性。
坚固结构提供柔性、耐磨性、耐油性、抗撕裂性与耐候性，适应苛刻工业环境。
S ≤ 1.5 mm² 为 300/500 V；S ＞ 1.5 mm² 为 450/750 V，覆盖控制与动力两类回路。
导体截面积、绝缘材料、护套材料与工作温度等级均可按具体设备要求定制。
CABLE CONSTRUCTION
电缆由以下四部分构成：细绞软铜导体 · 绝缘（NBR/PVC、TPE 或 PUR）· 单根非扭转自承钢丝 · 外护套（NBR/PVC、PUR 或 TPE）。钢丝集成于电缆内部，与线芯同处一根成品电缆中，在悬吊运行期间承担电缆自身机械负荷。
注：参考页未说明自承钢丝在缆芯中的具体位置，本节按「组成部分」列出，不代表由内至外的层序。
高度退火 99.99% 无氧软铜，细绞柔性铜导体结构，典型 Class 5。
可选 NBR/PVC、TPE 或 PUR 绝缘，在柔韧性、环境适应性与机械性能之间匹配。
电缆内部集成单根非扭转自承钢丝，悬吊安装时帮助承担电缆自身机械负荷，减少导体受到的拉伸应力。
可选 NBR/PVC、PUR 或 TPE，通常为黑色；按材料与结构可提供耐磨、耐油、抗撕裂及耐候性能。
PRODUCT DETAILS
技术参数共 16 项，照录如下（数值、标准号与单位均按原表）：
| 参数项目 | 规格说明 |
|---|---|
| 产品类型 | 单钢丝悬垂控制电缆 |
| 导体材料 | 高度退火99.99%无氧软铜 |
| 导体结构 | 细绞柔性铜导体，典型Class 5 |
| 绝缘材料 | NBR/PVC、TPE或PUR |
| 承重结构 | 单根非扭转自承钢丝 |
| 外护套材料 | NBR/PVC、PUR或TPE，通常为黑色 |
| 额定电压 U/U₀ | S ≤ 1.5 mm²：300/500 V S ＞ 1.5 mm²：450/750 V |
| 试验电压 | S ≤ 1.5 mm²：2000 V，50 Hz，5 min S ＞ 1.5 mm²：3000 V，50 Hz，5 min |
| 最小绝缘电阻 | 70℃时 ≥ 20 MΩ·km |
| 最小弯曲半径 | 移动状态下 ≥ 20 × 电缆外径 |
| 工作温度 | 拖曳及移动运行：-15℃～+70℃ |
| 最大悬吊长度 | 最长可达50m，具体取决于电缆结构及安装条件 |
| 耐油性能 | 合适护套结构可符合EN 50290-2-22相关耐油要求 |
| 阻燃性能 | IEC 60332-1-2 |
| 环保要求 | RoHS符合要求的材料可选 |
| 定制项目 | 导体截面积、绝缘材料、护套材料、工作温度范围等 |
MODEL & SPECIFICATIONS
参考页未附逐档规格表（芯数 × 截面、绝缘外径、外径、铜重等），仅给出按截面分档的技术条件与定制范围。下表汇总与选型直接相关的条目，全部取自同页原文：
| 选型项目 | 说明 |
|---|---|
| 额定电压 U/U₀ | S ≤ 1.5 mm²：300/500 V S ＞ 1.5 mm²：450/750 V |
| 试验电压 | S ≤ 1.5 mm²：2000 V，50 Hz，5 min S ＞ 1.5 mm²：3000 V，50 Hz，5 min |
| 导体结构 | 细绞柔性铜导体，典型Class 5 |
| 绝缘材料 | NBR/PVC、TPE或PUR |
| 外护套材料 | NBR/PVC、PUR或TPE，通常为黑色 |
| 承重结构 | 单根非扭转自承钢丝 |
| 工作温度 | 拖曳及移动运行：-15℃～+70℃ |
| 最小弯曲半径 | 移动状态下 ≥ 20 × 电缆外径 |
| 最大悬吊长度 | 最长可达50m，具体取决于电缆结构及安装条件 |
| 包装形式 | 打卷：100米/卷，200米/卷，300米/卷，500米/卷 打轴：500米/轴，1000米/轴，2000米/轴 |
| 可定制项 | 导体截面积、绝缘材料、护套材料、工作温度范围等 |
说明：本页参考内容未提供逐档型号规格表，上表不作推算。具体芯数、截面、外径与铜重需向厂家索取本款规格书确认。
FREQUENTLY ASKED QUESTIONS
是一种自承式控制电缆，电缆内部集成单根非扭转自承钢丝，专为起重机、提升机和物料搬运系统设计，主要用于连接悬吊控制站、按钮开关与起重机、绞车、电动葫芦、电梯及输送设备。
最长可达 50 m。参考页注明实际长度取决于电缆结构及安装条件，需按具体项目确认。
不需要额外的悬挂支撑。集成钢丝本身提供抗拉强度，并在悬挂运行期间支撑电缆。
高度退火 99.99% 无氧软铜，采用细绞柔性铜导体结构，典型为 Class 5。
绝缘可选 NBR/PVC、TPE 或 PUR；外护套可选 NBR/PVC、PUR 或 TPE，通常为黑色。
按导体截面分档：S ≤ 1.5 mm² 为 300/500 V；S ＞ 1.5 mm² 为 450/750 V。
拖曳及移动运行为 -15℃～+70℃。
移动状态下最小弯曲半径为 20 × 电缆外径。
阻燃性能符合 IEC 60332-1-2；可采用符合 RoHS 要求的材料。耐油方面，合适护套结构可符合 EN 50290-2-22 相关耐油要求。
参考页未附逐档规格表（芯数×截面、外径、铜重等）。导体截面积、绝缘材料、护套材料与工作温度范围均可定制，具体规格需与厂家确认。
并非所有测试都能提供同等程度的保证。只有最严苛的评估才能验证产品在实际环境下的真实表现。正如因此，每款产品与材料都要在我们的专业测试中心经过严格的验证过程。
我们评估各种应用环境中的实用性、耐久性及兼容性一一确保每项解决方案都能满足客户体需求。坚守这一承诺是我们所认真对待的责任：兑现我们关于提供稳定、可靠且高质量连接服务的承诺。
起重机吊杆控制电缆
桥式起重机悬垂控制电缆
耐油、耐腐蚀悬垂控制电缆
双钢丝悬垂控制电缆
单钢丝悬垂控制电缆
耐寒悬吊式控制电缆(-40°C至+105°C)
PUR/TPE悬垂控制电缆
电动葫芦悬吊控制电缆

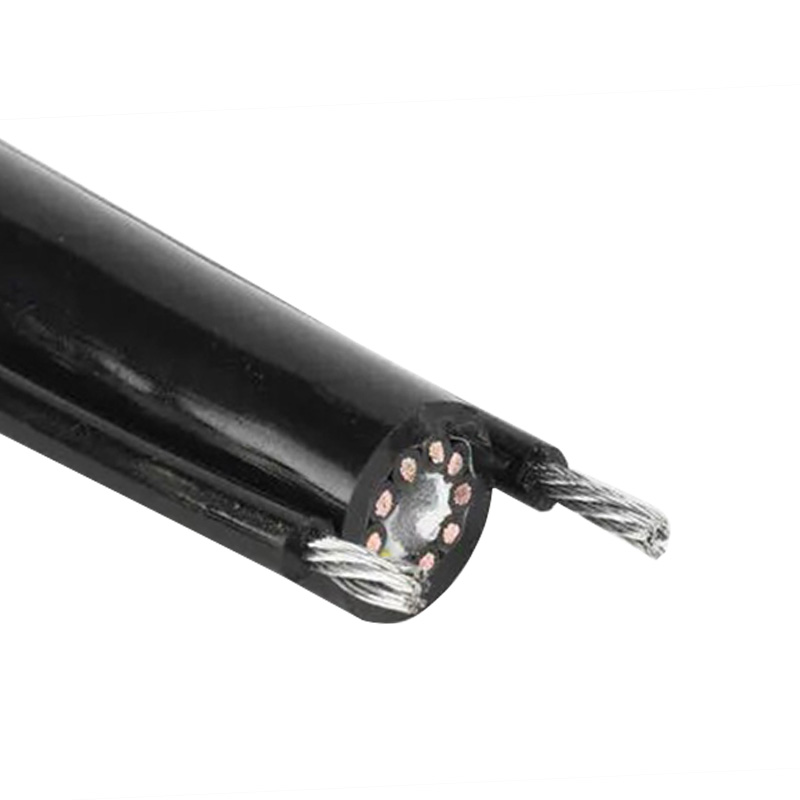

RVV1G/RWV2G配套钢丝电缆
