PRODUCT INTRODUCTION
TVVBP 随行屏蔽扁线缆（产品编码 91200）属扁线中的带屏蔽款：截面压扁、厚度方向占位小，导体为精细裸铜多股线（DIN EN 60228 / IEC 60228 6 级），绝缘与护套均为 PVC，成缆后加一层镀锡铜丝缠绕屏蔽，光学覆盖率 85%，护套黑色 RAL9005。型号写法：TVVB 为铜芯 PVC 绝缘护套扁平电缆，末位 P 表示带屏蔽。
主要用于控制、通讯、摄像监控与电梯随行这类既要走扁平截面、又要抗电场干扰的布线；页面正文另写明可用于变频器与伺服电机的连接。弯曲半径固定 6×D、永久移动 10×D，拖链 200 万次；温度分偶尔移动 -15℃ 至 +70℃ 与动态持续移动 -5℃ 至 +70℃ 两行；额定电压 300/300V（＜0.5mm²）与 300/500V（0.5–4.0mm²），测试电压 2000V；耐油（DIN EN 50363-10-2）、抗 UV「是」、阻燃 FT1，认证 UL 758（E497459）、CE、TUV、NFPA 79-2018。本页未给本款芯数、截面与外径，规格按订单确认。
APPLICATIONS
扁平结构用于「空间窄、要随动」的位置，屏蔽用于「有电场干扰、频率不高」的回路。下面六类按品名与页面正文归类：
不适用的场合：有拉伸应变的位置（页面明写「适用于无拉伸应变的固定安装及偶尔弯曲场景」）、长期浸油与强溶剂（耐油为分级耐油，正文另写「有限耐油性」）、1MHz 以上高频与射频整改（缠绕屏蔽应换编织或双层）、要求无卤低烟的密闭舱室（绝缘与护套均为 PVC，含卤）、需要明确芯数 × 截面档位即刻报价的项目（本页未给档表，须先确认）。
PRODUCT FEATURES
截面压扁后厚度方向占位更小，适合井道、线槽、门机这类层高受限的位置；代价是宽度方向变宽，弯曲时只能沿扁平方向折，不能侧扭——侧扭会直接缩短寿命，也是扁平缆最常见的安装错误。
屏蔽为镀锡铜丝缠绕，光学覆盖率 85%。缠绕是单方向螺旋包一层，结构上等效于线圈，100kHz 以下最有效，1MHz 以上应换编织或双层结构。85% 是信号线常用的下限值，低于此覆盖率对电场屏蔽会明显变差。
两层材质不同是刻意的：导体用裸铜保导电率，屏蔽层用镀锡铜丝抗氧化。屏蔽层常年处在护套内侧，一旦护套破损就最先接触水分，锡层能压住氧化膜生长，否则接地阻抗会慢慢升高、屏蔽悄悄失效。
参数表分偶尔移动 -15℃ 至 +70℃ 与动态持续移动 -5℃ 至 +70℃ 两行，上限同为 +70℃、低温端差 10℃。进拖链或长期往复运动时按后一行取用；拖链 200 万次这一条须与后一行配套理解。
参数表写「是，耐油（DIN EN 50363-10-2）」，该标准本身按油种与温度分级；正文另写「聚氯乙烯外护套具备耐酸碱性能及有限耐油性」。两者不冲突，但不能理解为任何油都可长期浸泡，长期浸油场合建议改选耐油护套材料。
页面写明低电容绝缘芯线设计，适用于长距离信号传输；另可提供双屏蔽型控制芯线方案（制动器、温度传感器等场景），需在订单中单独注明。低电容的意义是长距离下信号边沿不被容性电流拖慢。
参数表列无卤 DIN EN 60754、低烟 IEC 61034-2、毒性 NES 02-713（≤3）、腐蚀性 IEC 60754-2；但绝缘与护套均为 PVC（含氯）。两条在材料定义上不一致，有卤要求的场合请勿按本款选型。
UL 758（E497459）、CE 2014/35/EU、TUV（AN506182810001）、质量管理体系认证（02423Q32011621R0S）、NFPA 79-2018 第 12.9 章；RoHS 2.0、REACH、无铅。阻燃 IEC 60332-1-2 FT1，抗 UV「是」。
CABLE CONSTRUCTION

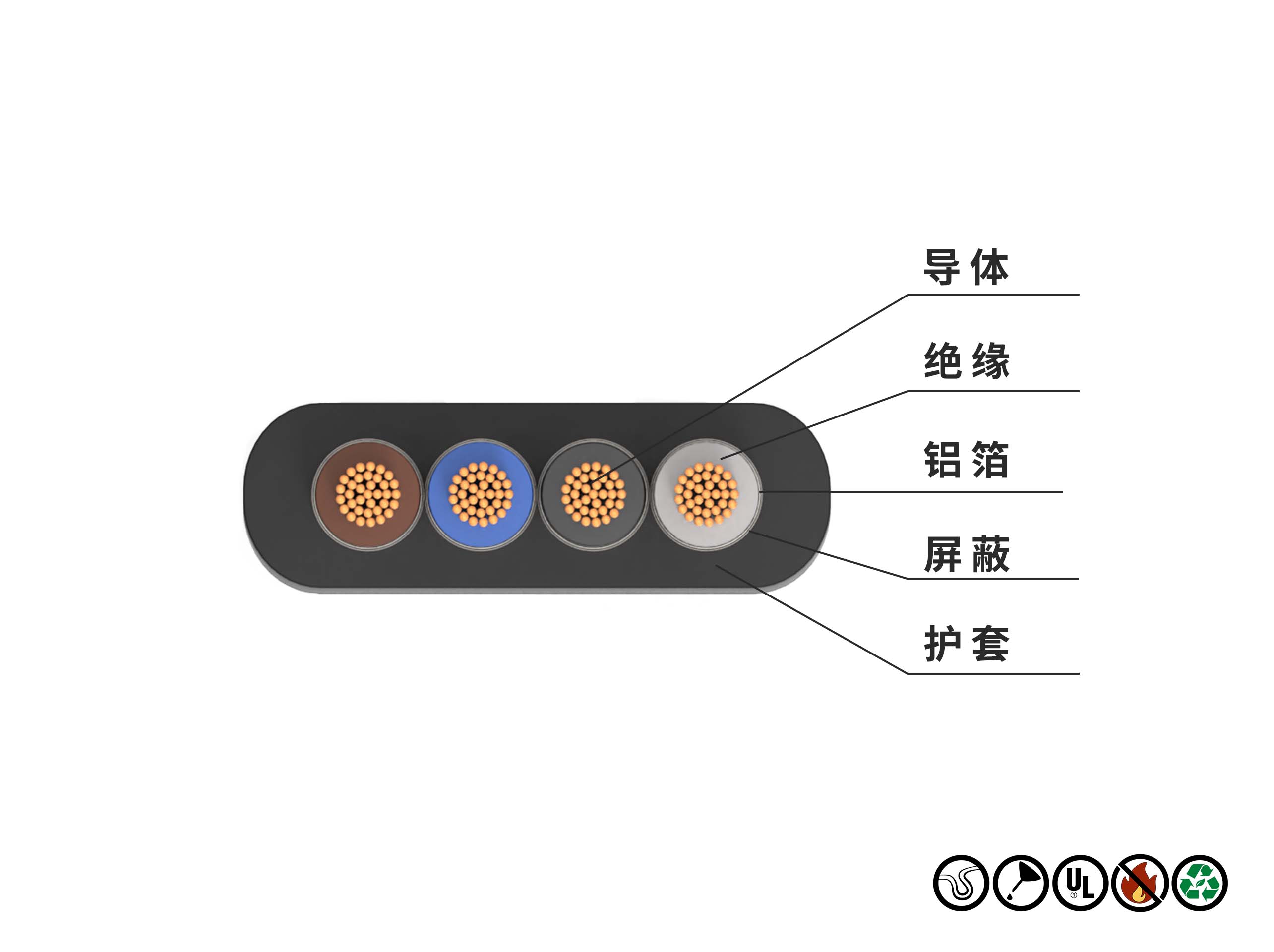

从内到外五层：裸铜导体 → PVC 绝缘 → 成缆 → 镀锡铜丝缠绕屏蔽 → PVC 护套，整体压成扁平截面。屏蔽位于成缆之后、护套之前：
精细裸铜多股线，DIN EN 60228 / IEC 60228 6 级。裸铜导电率高于镀锡铜，代价是氧化更快；本款温度上限 +70℃，氧化风险可控。参数表未给单丝直径与根数。
PVC，每芯挤出，颜色区分芯线（「芯线识别：颜色区分」）。页面称「低电容绝缘芯线设计」，对应长距离信号传输；绝缘厚度与芯线电容值未给。
芯线以规定绞距绞合成缆，再整体压扁。绞距与压扁工艺决定弯曲手感与厚度一致性；参数表未给绞距、填充与包带。
镀锡铜丝缠绕，光学覆盖率 85%，位于成缆之后、护套之前。参数表只给了材质、缠绕结构与覆盖率三项；单丝直径、缠绕层数、节距、有无铝箔、有无引流线、屏蔽层直流电阻六项未给——引流线决定能否直接压接端子。
PVC，黑色 RAL9005。扁平挤出，把芯线与屏蔽层固定成一片；耐酸碱、有限耐油。护套厚度与成品外径未给，因此 6×D / 10×D 的毫米数无法折算。
端接与接地属安装要求、不在参数表内：360° 环接（卡箍或屏蔽接头整圈包住，不许拧成一股长尾线）、未接地端必须绝缘、屏蔽层只接地不参与载流。
PRODUCT DETAILS
本款产品规格共 38 项，逐项照录：
| 规格项目 | 技术参数 | 项目类别 |
|---|---|---|
| 导体材质 | 裸铜，导体由高抗弯强度的精细裸铜多股线组成的（符合 DIN EN 60228 标准） | 导体 |
| 导体标准 | IEC 60228 6级 | 导体 |
| 芯线识别 | 颜色区分 | 结构 |
| 绝缘材质 | PVC | 绝缘 |
| 芯线绞合 | 以规定绞距绞合成缆 | 结构 |
| 屏蔽 | 是(高抗扭强度的镀锡铜丝缠绕屏蔽，光学覆盖率85%) | 屏蔽 |
| 护套颜色 | 黑色RAL9005 | 护套 |
| 护套材质 | PVC | 护套 |
| 最小弯曲半径，固定敷设 | 6 x 电缆外径 | 弯曲 |
| 最小弯曲半径，永久移动 | 10 x 电缆外径 | 弯曲 |
| 拖链次数 | 200万次 | 寿命 |
| 温度，偶尔移动 | -15℃至 +70℃最大限度（按照DIN EN 50305标准） | 环境 |
| 温度，动态持续移动 | -5℃至 +70℃最大限度（按照DIN EN 50305标准） | 环境 |
| 额定电压 | ＜0.5mm²：U0/U 300/300V (根据DIN VDE 0298-3) 0.5-4.0mm²：U0/U 300/500V |
电气 |
| UL额定电压 | 1000V | 电气 |
| 测试电压 | 2000V (根据DIN EN 50395) | 电气 |
| 抗UV | 是 | 环境 |
| 耐油性 | 是，耐油（符合DIN EN 50363-10-2标准) | 环境 |
| 阻燃 | 根据IEC 60332-1-2 FT1，电缆耐燃性为WW-1、FT1、FT2/水平火焰 | 防火 |
| 无硅 | 不含腐蚀性的硅（符合PV 3.10.7 – 1992标准） | 材质 |
| 无卤素 | 符合DIN EN 60754标准 | 材质 |
| 抗紫外线 | 是，符合 EN 50620标准 | 环境 |
| 低烟雾密度 | 符合IEC 61034-2标准 | 防火 |
| 燃烧气体毒性低 | 符合NES 02-713 (≤ 3)标准 | 防火 |
| 燃烧气体的腐蚀性 | 符合IEC 60754-2标准 | 防火 |
| 耐臭氧性 | 符合 EN 50396标准，方法 B | 环境 |
| 不含PTFE | 产品的设计不含聚四氟乙烯 | 材质 |
| 不含PWIS | 符合VDMA24364-B2-L的标准 | 材质 |
| 不含硅树脂 | 根据PV3.10.7-状态1992 | 材质 |
| 抗紫外线性能 | 根据UL抗阳光性能标准 | 环境 |
| ROHS | RoHs 2.0，符合2011/65/EU 标准 | 合规 |
| REACH | 符合(EC) No. 1907/2006 (REACH)标准 | 合规 |
| UL认证 | 符合UL 758，证书编号E497459 | 认证 |
| CE认证 | 符合2014/35/EU标准 | 认证 |
| TUV认证 | 证书编号：AN506182810001 | 认证 |
| 质量管理体系认证 | 证书编号：02423Q32011621R0S | 认证 |
| NFPA | 符合 NFPA 79-2018 标准 第 12.9 章节 | 认证 |
| 无铅 | 符合2011/65/EU (RoHs-II/RoHS-III) 标准 | 合规 |
以上按本页「产品规格」38 项照录，未增删改写；额定电压两档按原文分行保留。三点提示：① UL 额定电压 1000V 为体系标注值，本款无 AWM 样式号，请按 300/500V 与 2000V 试验电压理解；② 阻燃行「WW-1」应为 VW-1 之笔误，照录不改；③「无卤素」与 PVC 两条并存，详见常见问题。
MODEL & SPECIFICATIONS
本款以产品编码 91200 标识，本页未附本款芯数 × 截面的逐档规格表：既没有芯数档位，也没有各档成品外径、护套厚度与铜重。本页「产品明细」栏那张 21 行表写的是伺服电缆（2*0.3 ~ 4*2*0.2），品名与本款不符，不作本款规格，故不收录。下表按本页确证的选型要素重建。
| 项目 | 规格 / 可选范围 | 说明 |
|---|---|---|
| 产品编码 | 91200 | 系列码，不等于具体规格 |
| 产品名称 | TVVBP 随行屏蔽扁线缆 控制通讯摄像监控电梯电缆 | 页面标题与面包屑同此写法 |
| 产品系列 | 扁线 / 扁线带屏蔽 | 扁平结构 + 缠绕屏蔽 |
| 导体 | 裸铜，精细裸铜多股线（DIN EN 60228） | IEC 60228 6 级柔性绞合 |
| 绝缘 / 护套 | PVC / PVC | 两种材料相同，护套黑色 RAL9005 |
| 屏蔽 | 镀锡铜丝缠绕，光学覆盖率 85% | 单丝直径、层数、节距、有无引流线未给 |
| 额定电压 | ＜0.5mm²：U0/U 300/300V；0.5–4.0mm²：U0/U 300/500V | 按截面分档（DIN VDE 0298-3） |
| UL 额定 / 测试电压 | 1000V / 2000V（DIN EN 50395） | 测试电压为出厂耐压，非工作电压 |
| 温度 | 偶尔移动 -15℃ 至 +70℃；动态持续移动 -5℃ 至 +70℃ | 按安装方式取用（DIN EN 50305） |
| 最小弯曲半径 | 固定敷设 6 × 外径；永久移动 10 × 外径 | 外径未给，毫米数无法折算 |
| 拖链 | 200 万次 | 未给行程、速度、半径、负载 |
| 耐油 / 阻燃 / 抗 UV | 耐油（DIN EN 50363-10-2）/ IEC 60332-1-2 FT1 / 抗 UV「是」 | 正文另写「有限耐油性」，按油种确认 |
| 芯数 | 未给 | 须随订单技术资料确认 |
| 每芯截面 | 未给 | 电压分级到 4.0mm²，实际档位需确认 |
| 成品外径 / 护套厚度 | 未给 | 影响 6×D / 10×D 的毫米数与端子选型 |
| 载流量 / 铜重 | 未给 | 须按温升与压降核算 |
| 印字与芯线色序 | 未给 | 「芯线识别：颜色区分」只说明用颜色区分 |
行业常规档位参考（非本页数据，仅供询价对照）：本页未给档表，下列为电梯随行扁缆的常见规格组合，下单仍以 91200 的正式规格书为准。
| 类别 | 常见规格组合（芯数 × 截面） | 典型用途 |
|---|---|---|
| 控制芯 | 4×0.75 / 4×1.0 / 6×0.75 / 8×1.0 | 轿厢控制信号、按钮与指示 |
| 通讯芯 | 2×0.5 / 2×0.75 / 3×0.75（双绞） | 对讲、CAN 类低速通讯 |
| 视频 / 监控芯 | 同轴或 2×0.5 视频对 | 球机、枪机视频信号 |
| 复合结构 | 动力 3×1.5 + 控制 4×0.75 + 视频 1 组 | 电梯随行复合缆，一次走完 |
| 截面上限 | 单芯 0.5–4.0mm²（按电压分档） | 超出 4.0mm² 须另行确认 |
包装与关联型号：
| 项目 | 规格 | 说明 |
|---|---|---|
| 打卷 | 100 / 200 / 300 / 500 米 每卷 | 小批与常用米数，便于裁切 |
| 打轴 | 500 / 1000 / 2000 米 每轴 | 长米数连续生产首选 |
| 打托 | 防护布 + PE 拉伸膜整体包裹，捆扎带横向 / 纵向加固 | 整托发货，防潮、防擦伤 |
| 产品文档 | 选型画册、规格书（SPEC）、《拖链测试标准》 | 在线申请下载；建议加索 UL 证书与燃烧试验报告 |
| 关联型号 · 91100 | TRVVB 电梯随行耐磨扁平护套电缆（无屏蔽） | 不需要屏蔽时选 91100，详见常见问题 |
| 关联型号 · 91200P 类 | 同系列屏蔽型按传感器 / 控制用途细分 | 以官网型号页为准，订货须写明完整编码 |
选型四步：
| 步骤 | 要定的一项 | 怎么定 |
|---|---|---|
| 第一步 | 安装方式与弯曲半径 | 固定敷设按 6 × 外径，永久移动（含电梯随行）按 10 × 外径；扁平缆只能沿扁平方向折，走线空间要按「宽 × 厚」两个方向一起留。 |
| 第二步 | 芯数与截面 | 按功能拆分：动力芯 + 控制芯 + 通讯 / 视频芯，逐段算出芯数与截面；截面决定电压档（＜0.5mm² 为 300/300V，0.5–4.0mm² 为 300/500V）。 |
| 第三步 | 屏蔽与接地方式 | 确认干扰源类型：变频器、动力线并行属电场耦合，缠绕屏蔽 85% 在 1MHz 以下有效；更高频段改选编织或双层，并约定两端 360° 环接。 |
| 第四步 | 温度档与护套颜色 | 偶尔弯一下按 -15℃ 至 +70℃；进拖链或长期往复按 -5℃ 至 +70℃。护套颜色本页只给黑色 RAL9005，其它颜色须另行确认。 |
订货写法：产品编码 91200 + 芯数 × 每芯截面 + 导体根数 / 单丝直径 + 屏蔽形式与覆盖率 + 接地方式 + 电压档 + 温度档 + 敷设方式 + 护套颜色 + 芯线色标 + 成品外径 + 长度包装与印字格式。只写「91200 / 4 芯」会漏掉屏蔽与接地要求，这两项直接影响报价与验收。
FREQUENTLY ASKED QUESTIONS
够不够要看干扰频段。本款是镀锡铜丝缠绕，光学覆盖率 85%，结构上等效于线圈，100kHz 以下对电场耦合有效，1MHz 以上衰减明显不足。85% 是信号线常用的下限值，低于此对电场屏蔽会显著变差；若现场是变频器输出侧的高频干扰，或要过 EMC 整改，应改选编织屏蔽（覆盖率 85%–95%）或双层（铝箔 + 编织）结构。
按频段定：1MHz 以下单端接地可避免地环流，1MHz 以上两端 360° 环接才有效。三条硬要求：① 用卡箍或屏蔽接头整圈包住，不许拧成一股长尾线（长尾线在高频下是天线）；② 未接地端必须绝缘，避免与设备外壳随机搭接；③ 屏蔽层只接地、不参与载流。本款参数表未给屏蔽层直流电阻与引流线配置，做接地设计前建议先确认这两项。
两者都成立，但重心不同。品名与页面描述指向电梯随行、摄像监控、控制通讯；正文「产品应用」列的是变频器与伺服电机的连接，属电场耦合场景，同样落在缠绕屏蔽的有效范围内。分界在频段：控制信号、视频、对讲这类低频回路用本款合适；EtherCAT、PROFINET、RS-485 长距离、CAN 这类有阻抗与衰减要求的总线，须另选对应型号并提供阻抗测试数据。
不建议照搬。工业以太网与现场总线对特性阻抗（100Ω / 120Ω）、衰减、近端串扰都有明确指标，而本页只给了导体、绝缘、屏蔽三项，没有阻抗与衰减数据，也没有芯线对绞结构的说明。当「通讯电缆」的广义用途（对讲、低速串口、开关量信号）可以用；要跑实时以太网或长距离总线，请选对应的总线型号并索取测试报告。
按分级耐油理解，两者不冲突。参数表给的是「是，耐油（DIN EN 50363-10-2）」，这个标准本身按油种与温度分级，PVC 能达到其中若干等级，不等于任何油都能长期浸泡；正文的「有限耐油性」说的正是这一点。做法：把实际油种（矿物油、合成油、切削液、液压油）、浓度与温度写给厂家确认等级；长期浸油或强溶剂场合，改选耐油护套材料更稳妥。
进拖链或长期往复运动，按动态持续移动 -5℃ 至 +70℃；只是偶尔弯一下，按偶尔移动 -15℃ 至 +70℃。两行上限都是 +70℃，差在低温端 10℃。拖链 200 万次要打折看：本页只给次数，没给行程、速度、弯曲半径、负载，四项缺一项就无法复现；而且扁平缆在拖链里要求竖直安装、不能侧扭，实际寿命对安装方式极敏感。
分工不同。导体要导电率，裸铜比镀锡铜高约 2%，同截面下载流与压降都占优；屏蔽层要抗腐蚀，它常年处在护套内侧，一旦护套破损就最先接触水分，镀锡层能压住氧化膜生长，否则接地阻抗会慢慢升高、屏蔽悄悄失效。本款温度上限 +70℃，裸铜导体氧化风险可控；若是 150℃ 以上高温场合，才需要把导体也换成镀锡。
矛盾。PVC 含氯，燃烧时必然释放氯化氢，与「无卤素」在材料定义上直接冲突；同组的低烟 IEC 61034-2、毒性 NES 02-713（≤3）、气体腐蚀性 IEC 60754-2 三条也随 PVC 打折——含卤材料的燃烧气体腐蚀性正是 60754-2 主要针对的对象。参数表照录不改，但有卤要求（密闭舱室、隧道、地铁、机房）请勿按本款选型，应改用无卤材料并索取整套燃烧试验报告。
不能。这一行的依据是 UL 758 加文件号 E497459，但本页没有任何 AWM 样式号——UL 的电压等级跟着 Style 走，没有样式号，1000V 就对应不到具体条款；而且本款是扁平护套电缆，与 UL 758 的 AWM 适用对象本就不同。两个旁证：测试电压 2000V 属出厂耐压而非工作电压；欧洲口径是 300/300V 与 300/500V。结论：按 300/500V 用。
两处都要修正着读。① WW-1 应为 VW-1 之笔误（W 与 V 形近），同行还并列 FT1、FT2 / 水平火焰，分属三套体系：VW-1 是 UL 1581 的垂直单根燃烧试验，FT1 / FT2 是 IEC / EN 60332-1-2 的试验条件代号，对外报IEC 60332-1-2 FT1 即可。② EN 50620 是电动汽车充电电缆标准（导体上限 90℃），与本款不是一类产品；抗 UV 应取同表的「抗紫外线性能：根据 UL 抗阳光性能标准」与「耐臭氧性：EN 50396 方法 B」。
不是。那张 21 行表的品名是「200万 / 800万伺服电缆、伺服双绞屏蔽电缆」，规格从 2*0.3 到 4*2*0.2，与扁线缆不符，属站内模板复用，因此未作为本款规格采用。本页参数表也未列芯数与截面范围，只按电压分了两档，成品外径与护套厚度同样未给，所以 6×D / 10×D 的毫米数无法折算。订货时须写明编码、芯数、每芯截面、导体根数与单丝直径、屏蔽形式与覆盖率、接地方式、电压档、温度档、敷设方式、护套颜色、芯线色标、成品外径、长度包装与印字格式。
同一条扁线，一个带屏蔽、一个不带。差别集中在三处：屏蔽（91200 为镀锡铜丝缠绕 85%，91100 为「否」）、耐油性（91200「是，DIN EN 50363-10-2」，91100「否」）、温度行（91200 多一条「动态持续移动 -5℃ 至 +70℃」）。有变频器、监控视频、对讲这类怕电场干扰的回路，选 91200；纯动力或无所谓干扰的场合，选 91100 更省成本、弯曲半径也更大。
