产品详情

产品应用：

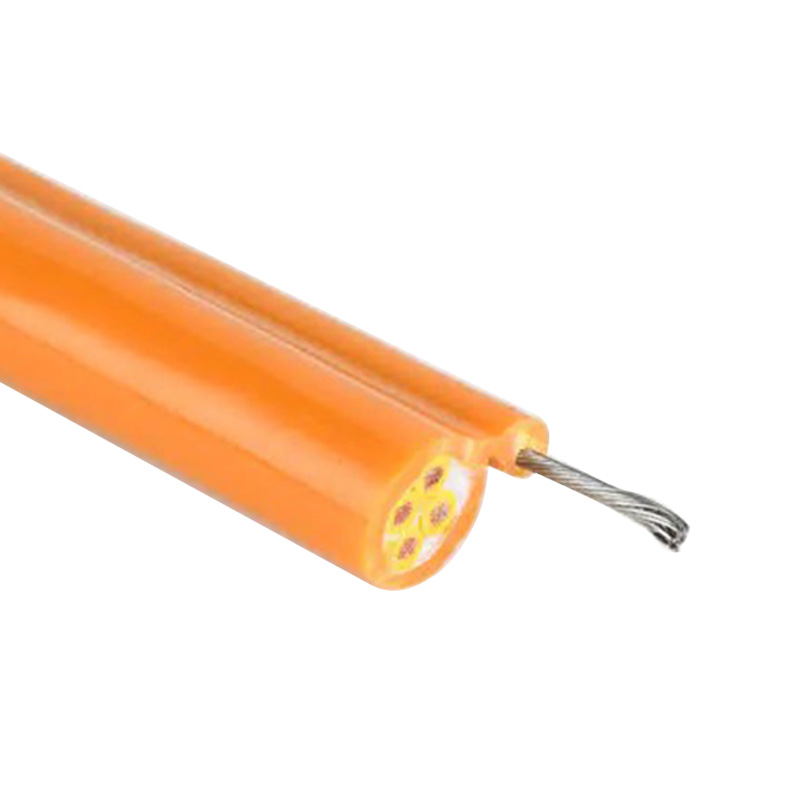

单钢丝悬垂控制电缆是一种自承式控制电缆，专为起重机、提升机和物料搬运系统而设计。主要用于将悬吊控制站和按钮开关与起重机、绞车、电动葫芦、电梯和输送设备连接。

其集成的单根非扭转自支撑钢丝提供可靠的抗拉强度，并在悬挂运行期间支撑电缆。该电缆无需额外的悬挂支撑即可实现长达 50 米的悬挂长度，使其适用于各种起重机控制安装。

该电缆采用细绞软铜导体，绝缘和护套选项包括NBR/PVC、TPE 和 PUR。坚固的结构为苛刻的工业环境提供了灵活性、耐磨性、耐油性、抗撕裂性和耐候性。可根据具体设备要求定制不同的导体尺寸、材料和温度等级。

产品规格

TECHNICAL DATA

产品规格

悬垂控制电缆主要技术规格及结构参数如下，具体定制规格可根据实际设备及使用环境进行确认。

技术项目	产品规格
产品类型	单钢丝悬垂控制电缆
导体材料	高度退火99.99%无氧软铜
导体结构	细绞柔性铜导体，典型Class 5
绝缘材料	NBR/PVC、TPE或PUR
承重结构	单根非扭转自承钢丝
外护套材料	NBR/PVC、PUR或TPE，通常为黑色
额定电压 U/U₀	S ≤ 1.5 mm²：300/500 V S ＞ 1.5 mm²：450/750 V
试验电压	S ≤ 1.5 mm²：2000 V，50 Hz，5 min S ＞ 1.5 mm²：3000 V，50 Hz，5 min
最小绝缘电阻	70℃时 ≥ 20 MΩ·km
最小弯曲半径	移动状态下 ≥ 20 × 电缆外径
工作温度	拖曳及移动运行：-15℃～+70℃
最大悬吊长度	最长可达50m，具体取决于电缆结构及安装条件
耐油性能	合适护套结构可符合EN 50290-2-22相关耐油要求
阻燃性能	IEC 60332-1-2
环保要求	RoHS符合要求的材料可选
定制项目	导体截面积、绝缘材料、护套材料、工作温度范围等

产品明细

PRODUCT DETAILS

产品明细

从导体、绝缘、承重结构到外护套，悬垂控制电缆可根据起重设备的安装方式及工作环境进行结构匹配。

CONDUCTOR

柔性铜导体

采用高度退火99.99%无氧软铜，并采用细绞柔性铜导体结构，典型为Class 5，兼顾导电性能与柔韧性，适用于悬吊控制及移动控制场景。

INSULATION

多种绝缘材料

根据不同应用需求，可选择NBR/PVC、TPE或PUR绝缘结构，在柔韧性、环境适应性及机械性能之间进行匹配。

STEEL WIRE SUPPORT

单钢丝自承结构

电缆内部集成单根非扭转自承钢丝，为电缆提供额外抗拉支撑。在悬吊安装时可帮助承担电缆自身机械负荷，减少导体受到的拉伸应力。

OUTER SHEATH

工业防护外护套

外护套可采用NBR/PVC、PUR或TPE材料，通常为黑色。根据具体材料和结构，可提供耐磨、耐油、抗撕裂及耐候性能。

产品性能与选型说明

悬吊长度： 最大可达50m，实际长度需结合结构及安装条件确定。

弯曲半径： 移动状态下最小弯曲半径为20×电缆外径。

耐油要求： 可根据使用环境选择符合EN 50290-2-22相关要求的护套结构。

阻燃要求： 产品阻燃性能符合IEC 60332-1-2要求。

环保要求： 可采用符合RoHS要求的材料。

定制范围： 导体截面积、绝缘、护套及工作温度范围均可根据项目需求定制。
