PRODUCT INTRODUCTION

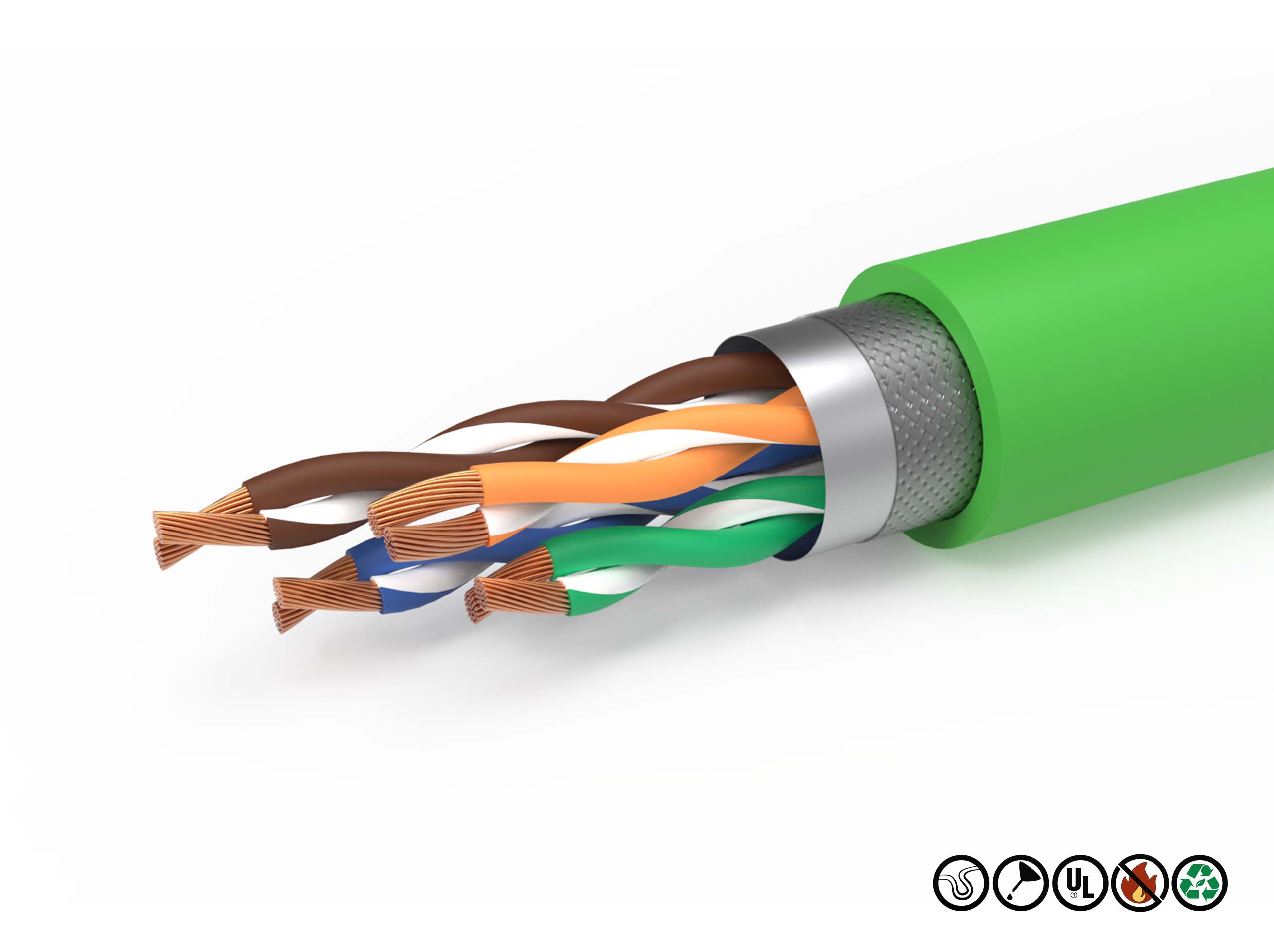

安扬 超五类 CAT5E 带屏蔽工业网线(产品编码 81200)是一款面向工业以太网现场布线的高柔性数据电缆,产品名称为 ETHERNET CAT5e。导体采用高抗弯强度的精细镀锡铜多股线(符合 DIN EN 60228 标准,导体等级 IEC 60228 6 级),绝缘为 HDPE,芯线以颜色区分并按规定绞距绞合成缆;护套材质为 PVC · TPU,护套颜色提供黑色 RAL9005 与绿色 RAL6018 两种。
传输性能符合 Cat.5e:信号传输频率可达 100 MHz,特性阻抗 100±15Ω@100MHz,在 Cat.5e 性能等级下最高传输速率可达 100 Mbit/s,可在高达 100 MHz 的频率范围内稳定传输模拟与数字信号。屏蔽采用 SF/UTP 结构——铝箔屏蔽加镀锡铜编织,配合星形四股绞合,具备很好的抗外部电磁干扰能力;参数表另将屏蔽标注为高抗扭强度的镀锡铜丝缠绕屏蔽,光学覆盖率 85%。电缆具有优异的抗拉、抗压特性。
本款为高柔拖链型:拖链次数 800 万次,最小弯曲半径固定敷设 6 × 电缆外径、永久移动 10 × 电缆外径。温度分「偶尔移动」与「动态持续移动」两项,各含常温与高温两档(DIN EN 50305)。线缆采用 FastConnect「快速连接」设计:内置内护套与交叉分离器,现场组装时无需耗时拆除屏蔽线对。本款耐油(DIN EN 50363-10-2)、抗 UV、抗紫外线(EN 50620)、耐臭氧(EN 50396 方法 B),阻燃符合 IEC 60332-1-2 FT1(WW-1、FT1、FT2/水平火焰),可广泛用于 PLC、分布式 IO、变频器、伺服驱动器、工业机器人、触摸屏、编程器 / PC、传感器、执行器等工业设备。
APPLICATIONS
本款按敷设与运动形态组织选型思路。工业以太网线在同一座厂房里要面对完全不同的力学环境:拖链里每秒往复一次的轴、六轴机器人关节的扭转、桥架上的长距离固定敷设、控制柜内的短距跳线,对导体股数、绞合结构、护套材料与弯曲半径的要求并不相同。本款以 800 万次拖链寿命与 SF/UTP 屏蔽为共同基础,覆盖以下六类典型形态:
拖链内的电缆每个节拍都要完成一次往复弯折,一年可能达到数百万次。本款拖链次数 800 万次,导体为 IEC 60228 6 级多股镀锡铜,单丝更细、抗弯强度更高;拖链内安装的最小弯曲半径为 10 × 电缆外径,是选型与走线时必须守住的底线。
机器人手腕、第七轴与旋转工作台的电缆除弯折外还承受扭转。站点测试中心对本系列做扭转试验、曲绕试验、旋转试验等验证,用于评估复合运动下的寿命衰减。若工况为持续同向旋转,需另行确认旋转角度与圈数。
控制柜之间的主干链路多为固定敷设,弯曲半径可放宽至 6 × 电缆外径。本款特性阻抗 100±15Ω@100MHz,阻抗连续性好,适合 PLC 主站到分布式 IO 站的长距离链路;与变频器动力线并行敷设时应保持间距,并把屏蔽层按规范接地。
光电、接近、视觉等传感器与阀岛、执行器接到 IO 模块的短距段,环境里往往伴随焊接、变频与伺服干扰。SF/UTP 的铝箔 + 镀锡铜编织双重屏蔽对高频干扰抑制更彻底,镀锡铜导体也便于现场压接与焊接。
HMI 触摸屏、编程器与工控机的调试口多为柜内短距连接,弯折少但对插损与串扰敏感。Cat.5e 的 100 MHz 带宽足以承载画面刷新与程序上下载;黑色 RAL9005 护套在柜内更耐脏,绿色 RAL6018 则便于与 PROFINET 线路区分。
本款抗 UV、抗紫外线(EN 50620)、耐臭氧(EN 50396 方法 B),可在干燥、潮湿环境及室外使用;PVC 护套经测试可耐受 ECOLAB® 消毒剂与清洁剂,适合有清洗需求的食品与医药车间;需要阻燃、无卤时可选 PUR 版本。
PRODUCT FEATURES
本款的六个特点分别对应带宽、抗扰、寿命、装配、材料与合规六个层面,每一条都能落到现场的具体问题上:
性能符合 CAT5e,信号传输频率可达 100 MHz,特性阻抗 100±15Ω@100MHz;Cat.5e 等级下最高传输速率可达 100 Mbit/s,可稳定传输模拟与数字信号,满足 PLC 与分布式 IO 的周期数据、HMI 画面与常规视觉码流的带宽需求。
产品说明与页面描述给出的屏蔽形式为铝箔屏蔽加镀锡铜编织(SF/UTP),参数表则标注为镀锡铜丝缠绕屏蔽、光学覆盖率 85%;配合星形四股绞合结构,线对间距在全长上保持一致,可有效抵御外部电磁干扰。两处表述的差异已在产品明细表注中说明。
拖链次数 800 万次,属于高柔档位;最小弯曲半径固定敷设 6 × 电缆外径、永久移动 10 × 电缆外径。这两个数值不是建议值而是寿命前提——实际弯曲半径小于 10×D 时,标称的 800 万次不再成立。
内置内护套与交叉分离器,现场制作连接器时无需耗时拆除屏蔽线对,可大幅缩短组装时间;同时确保芯线对的屏蔽性能不受削弱。对需要现场压接 RJ45 或 M12 连接器的项目,这一结构直接减少工时与返工。
护套材质提供 PVC 与 TPU 两种(产品说明对应 PVC 版与阻燃无卤的 PUR 版);颜色提供黑色 RAL9005 与绿色 RAL6018。PVC 版经测试可耐受 ECOLAB® 消毒剂与清洁剂,适合有清洗需求的产线;绿色便于与 PROFINET 线路做视觉区分。
符合 UL 758(证书编号 E497459)、CE(2014/35/EU)、TUV(证书编号 AN506182810001)、质量管理体系认证(证书编号 02423Q32011621R0S)与 NFPA 79-2018 第 12.9 章节;环保方面符合 RoHS 2.0、REACH、无卤(DIN EN 60754)、低烟雾密度(IEC 61034-2)与无铅要求。

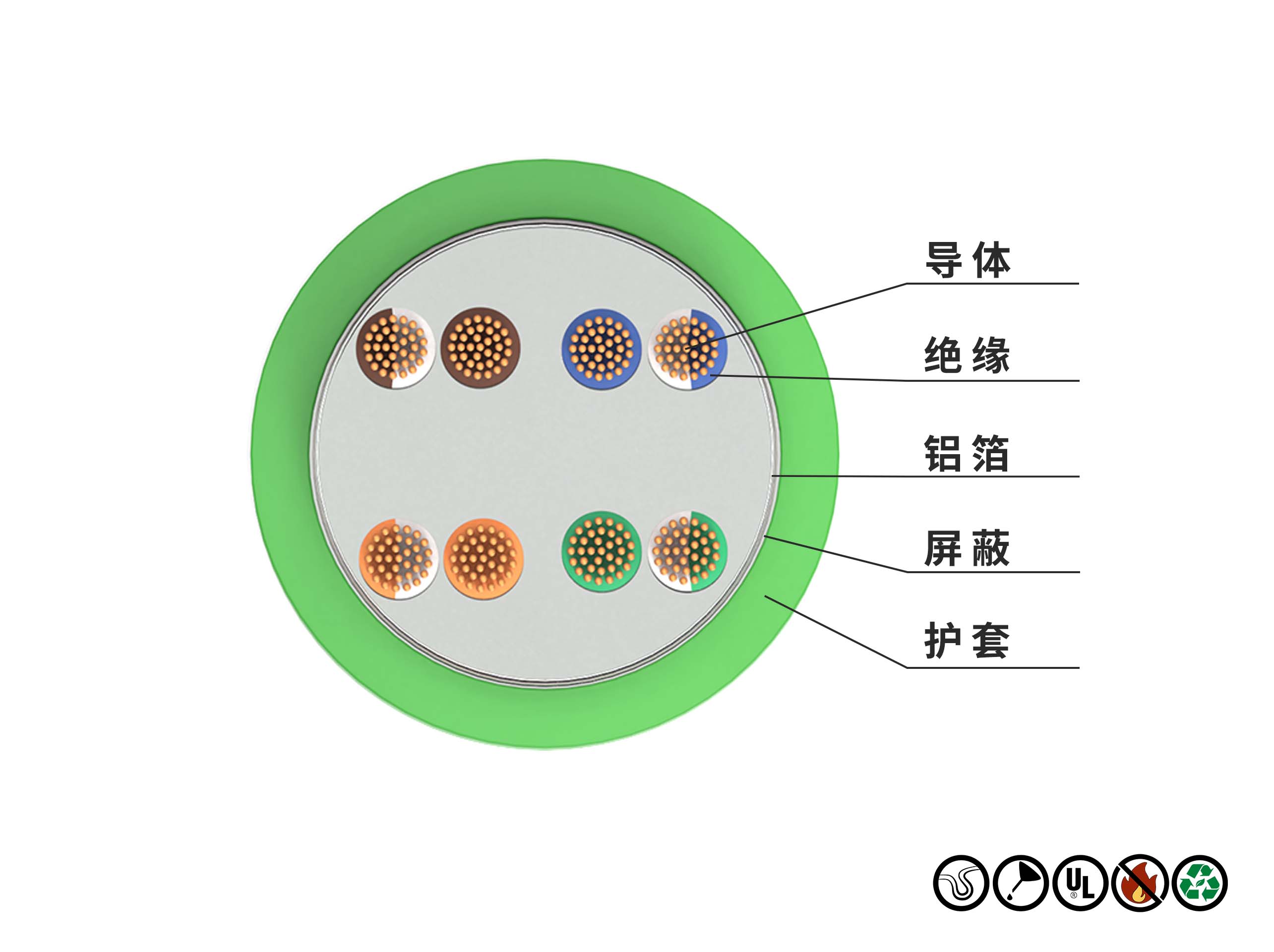

CABLE CONSTRUCTION
本款为内护套 + 外护套的工业以太网电缆结构,自内向外共六层。其中第 3 层决定阻抗与串扰,第 4 层决定抗扰能力,第 5 层是 FastConnect 快速连接的前提:
高抗弯强度的精细镀锡铜多股线,符合 DIN EN 60228,导体等级 IEC 60228 6 级。多股结构提升反复弯折寿命,镀锡层抑制铜丝氧化,保证长期使用的接触稳定性,也便于现场压接与焊接。
绝缘材质 HDPE(高密度聚乙烯)。HDPE 介电常数低且稳定,是控制特性阻抗 100±15Ω 的关键;芯线以颜色区分识别线序,便于现场对线。
线对采用星形四股绞合,芯线按星形排布并由交叉分离器固定相对位置,使线对间距在全长上保持一致,从而稳定阻抗与串扰;芯线另以规定绞距绞合成缆。交叉分离器同时是 FastConnect 免拆屏蔽即可开剥的前提。
页面给出的屏蔽形式为 SF/UTP——铝箔屏蔽加镀锡铜编织,兼具高频与低频干扰抑制;参数表标注为高抗扭强度的镀锡铜丝缠绕屏蔽、光学覆盖率 85%。两种描述在页面上并存,订货前应确认实际屏蔽结构。
外护套之内的内护套,是 FastConnect「快速连接」设计的核心:现场开剥时无需拆除屏蔽线对即可分离芯线,缩短组装时间,并保持芯线对的屏蔽完整性。
材质 PVC 或 TPU(产品说明对应 PVC 版与阻燃无卤的 PUR 版);颜色 黑色 RAL9005 或 绿色 RAL6018。PVC 版可耐受 ECOLAB® 消毒剂与清洁剂;整体抗 UV、抗紫外线(EN 50620)、耐臭氧(EN 50396 方法 B)、耐油(DIN EN 50363-10-2)。
PRODUCT DETAILS
下表为本产品的技术参数明细,涵盖导体、绝缘、屏蔽、护套、弯曲半径、拖链次数、温度、电压、耐油、阻燃、环保及认证等全部 38 项规格,均按参考页面原文逐条照录:
| 参数项目 | 规格说明 |
|---|---|
| 导体材质 | 镀锡铜,导体由高抗弯强度的精细镀锡铜多股线组成的(符合 DIN EN 60228 标准) |
| 导体标准 | IEC 60228 6级 |
| 芯线识别 | 颜色区分 |
| 绝缘材质 | HDPE |
| 芯线绞合 | 以规定绞距绞合成缆 |
| 屏蔽 | 是(高抗扭强度的镀锡铜丝缠绕屏蔽,光学覆盖率85%) |
| 护套颜色 | 黑色RAL9005 绿色RAL6018 |
| 护套材质 | PVC TPU |
| 最小弯曲半径,固定敷设 | 6 x 电缆外径 |
| 最小弯曲半径,永久移动 | 10 x 电缆外径 |
| 拖链次数 | 800万次 |
| 温度,偶尔移动 | -15℃至 +70℃最大限度(按照DIN EN 50305标准) -40℃至 +105℃最大限度(按照DIN EN 50305标准) |
| 温度,动态持续移动 | -5℃至 +70℃最大限度(按照DIN EN 50305标准) -5℃至 +105℃最大限度(按照DIN EN 50305标准) |
| 额定电压 | <0.5mm²:U0/U 300/300V (根据DIN VDE 0298-3) 0.5-4.0mm²:U0/U 300/500V |
| UL额定电压 | 1000V |
| 测试电压 | 2000V (根据DIN EN 50395) |
| 抗UV | 是 |
| 耐油性 | 是,耐油(符合DIN EN 50363-10-2标准) |
| 阻燃 | 根据IEC 60332-1-2 FT1,电缆耐燃性为WW-1、FT1、FT2/水平火焰 |
| 无硅 | 不含腐蚀性的硅(符合PV 3.10.7 – 1992标准) |
| 无卤素 | 符合DIN EN 60754标准 |
| 抗紫外线 | 是,符合 EN 50620标准 |
| 低烟雾密度 | 符合IEC 61034-2标准 |
| 燃烧气体毒性低 | 符合NES 02-713 (≤ 3)标准 |
| 燃烧气体的腐蚀性 | 符合IEC 60754-2标准 |
| 耐臭氧性 | 符合 EN 50396标准,方法 B |
| 不含PTFE | 产品的设计不含聚四氟乙烯 |
| 不含PWIS | 符合VDMA24364-B2-L的标准 |
| 不含硅树脂 | 根据PV3.10.7-状态1992 |
| 抗紫外线性能 | 根据UL抗阳光性能标准 |
| ROHS | RoHs 2.0,符合2011/65/EU 标准 |
| REACH | 符合(EC) No. 1907/2006 (REACH)标准 |
| UL认证 | 符合UL 758,证书编号E497459 |
| CE认证 | 符合2014/35/EU标准 |
| TUV认证 | 证书编号:AN506182810001 |
| 质量管理体系认证 | 证书编号:02423Q32011621R0S |
| NFPA | 符合 NFPA 79-2018 标准 第 12.9 章节 |
| 无铅 | 符合2011/65/EU (RoHs-II/RoHS-III) 标准 |
注:以上参数按参考页「产品明细」原文照录,未作改写。屏蔽一项在参数表为「镀锡铜丝缠绕屏蔽,光学覆盖率 85%」,而产品说明与页面描述为「SF/UTP:铝箔屏蔽加镀锡铜编织」,两处口径并存,本页未作统一;护套材质参数表写「PVC · TPU」,产品说明写「PVC 版本 / PUR 版本」,TPU 与 PUR 并非同一材料,订货时应明确。此外页面另标注 UL 额定电压 1000V 与 额定电压 300/300V、300/500V 两套电压口径,分别对应 UL 与 DIN VDE 0298-3 体系。
MODEL SPECIFICATIONS
下表按护套版本列示本型号的规格对照。传输指标、阻抗与拖链次数为全系共用,差异只在护套材料与颜色:
| 型号 / 护套版本 | 护套材质 | 护套颜色 | 传输等级 / 带宽 | 特性阻抗 | 屏蔽结构 | 拖链次数 |
|---|---|---|---|---|---|---|
| 81200 · CAT5E(PVC 护套) | PVC | 黑色 RAL9005 绿色 RAL6018 |
Cat.5e · ≤100 MHz · 100 Mbit/s | 100±15Ω | SF/UTP(铝箔 + 镀锡铜编织) | 800 万次 |
| 81200 · CAT5E(PUR / TPU 护套) | TPU(产品说明称 PUR) | 黑色 RAL9005 绿色 RAL6018 |
Cat.5e · ≤100 MHz · 100 Mbit/s | 100±15Ω | SF/UTP(铝箔 + 镀锡铜编织) | 800 万次 |
注一:参考页「产品明细」中的表格为站点通用伺服电缆规格表(26 行,品名 / 规格型号 / 导体材质 / 近似外径),与本款工业网线的结构不对应,故未照录;上表按本页可核实的技术数据重建。
注二:芯数、导体截面(AWG)、电缆外径在参考页参数与说明中均未列明,上表不作推断,按订货型号确认。
注三:屏蔽结构在参数表与产品说明中口径不一致(缠绕 85% / SF/UTP 铝箔加编织),表中按页面描述列示,实际以订货确认的结构为准。
注四:同系列更高等级型号另有 CAT6(81300)、CAT6A(81400)、CAT7(81500)、CAT7A(81600) 与 CAT8,带宽与传输速率逐级提升,具体参数见各型号页面。
FREQUENTLY ASKED QUESTIONS
两者参数结构同源,逐项比对后只有 4 处实质差异:① 护套颜色——81100 仅绿色 RAL6018,本款增加黑色 RAL9005;② 拖链次数——81100 为 200 万次,本款为 800 万次;③ 耐油性——81100 标注「否」,本款为「是,耐油(DIN EN 50363-10-2)」;④ 温度项——本款参数表多出「温度,动态持续移动」(-5℃ 至 +70℃ / -5℃ 至 +105℃),因此为 38 项而非 37 项。其余如镀锡铜导体、HDPE 绝缘、Cat.5e、100±15Ω、UL 1000V、测试电压 2000V 均一致。选型结论:需要拖链高柔与耐油选本款;仅作固定或偶尔移动的 PROFINET 连接,81100 亦可。
差别主要在导体与寿命数据。商用网线多为单股实心铜,反复弯折数十次即可能断芯,且没有拖链寿命标称;本款导体为 IEC 60228 6 级多股镀锡铜,单丝更细、柔性更好,标称拖链 800 万次并给出弯曲半径前提(固定 6×D、永久移动 10×D)。此外商用线的护套通常未考虑耐油、抗 UV、耐臭氧与阻燃等级,本款则明确标注 DIN EN 50363-10-2、EN 50620、EN 50396 方法 B 与 IEC 60332-1-2 FT1。
两种表述在页面上同时存在,且不是同一件事:参数表写「是(高抗扭强度的镀锡铜丝缠绕屏蔽,光学覆盖率 85%)」,产品说明与页面描述写「铝箔屏蔽加镀锡铜编织组成的双重屏蔽(SF/UTP)」。前者描述的是编织/缠绕层的覆盖率,后者描述的是「铝箔 + 编织」的组合形式,两者可以并存于同一结构,也可能分属不同批次或版本。本页未替站点做统一,订货前请明确屏蔽层数与材料,并在样品上核对。
参数表列 PVC · TPU 两种材质,产品说明对应 PVC 版与阻燃、无卤的 PUR 版——注意 TPU 与 PUR 并非同一材料,采购时需按实际牌号确认。功能上:PVC 版经测试可耐受 ECOLAB® 消毒剂与清洁剂,适合食品、医药等有清洗需求的车间;PUR 版阻燃、无卤,适合公共区域或有防火要求的场合。颜色只影响识别与外观,黑色 RAL9005 与绿色 RAL6018 在电气性能上没有差别,绿色主要用于与 PROFINET 线路做视觉区分。
拖链次数 800 万次是往复弯折寿命的标称值,成立前提是安装弯曲半径不小于 永久移动 10 × 电缆外径;固定敷设可放宽至 6 × 电缆外径。按实际节拍估算年弯折次数(例如每分钟 10 次、每天 16 小时、每年 300 天,约 288 万次/年),即可推算更换周期。站点测试中心对本系列开展的验证项目包括电阻测试、低温冷绕试验、扭转试验、旋转试验、曲绕试验、燃烧试验、弯折试验、反复弯折试验、屈曲试验共 9 项,可用于评估不同力学条件下的表现;具体报告可向销售申请。
两项含义不同:「温度,偶尔移动」为 -15℃ 至 +70℃ 与 -40℃ 至 +105℃ 两档;「温度,动态持续移动」为 -5℃ 至 +70℃ 与 -5℃ 至 +105℃ 两档(均按 DIN EN 50305)。拖链内长期连续运行应看「动态持续移动」——它的下限从 -15℃ 收窄到 -5℃,正是连续弯折时材料低温脆化的真实约束;「偶尔移动」只适用于非连续、间歇性的位移。参数表没有独立的「额定温度」项,持续接近上限时应考虑降额或改用更耐温型号。
屏蔽必须通过连接器的金属外壳或屏蔽卡箍做 360° 环接,仅把屏蔽层拧成一股接到端子上会形成「猪尾巴」,高频干扰抑制基本失效。单端接地可抑制静电与低频干扰,适用于两端地电位差较大的场合;双端接地对高频干扰抑制更好,但可能引入地环流,需确认两端等电位。若屏蔽悬空,屏蔽层会变成天线,典型表现是丢包率上升、周期性通信超时、视觉画面卡顿或撕裂。
认证方面:符合 UL 758(证书编号 E497459)、CE(2014/35/EU)、TUV(证书编号 AN506182810001)、质量管理体系认证(证书编号 02423Q32011621R0S),并符合 NFPA 79-2018 第 12.9 章节;环保方面符合 RoHS 2.0(2011/65/EU)、REACH(EC No. 1907/2006)、无卤(DIN EN 60754)、低烟雾密度(IEC 61034-2)、燃烧气体毒性低(NES 02-713)、燃烧气体腐蚀性(IEC 60754-2)、耐臭氧(EN 50396 方法 B),且不含 PTFE、不含硅、不含 PWIS(VDMA24364-B2-L)。包装支持打卷(100 / 200 / 300 / 500 米每卷)、打轴(500 / 1000 / 2000 米每轴)与打托(防护布 + PE 拉伸膜整体包裹,捆扎带横向 / 纵向加固)。页面产品说明另提到本款可作为 UL 列名功率限定型托盘式电缆(PLTC)用于电缆桥架开放式敷设——该段说明与同系列 Profinet 型号共用,本型号是否已单独取得 PLTC 列名,请与销售确认后再据此设计桥架敷设方案。产品选型画册与规格书可申请下载。
