在工业自动化系统里，传感器、PLC、编码器、执行器之间的连接线缆，承担着整个系统的"神经"职能。但现场排查故障时，注意力往往集中在传感器本身和 PLC 程序上，很少有人第一时间去怀疑那几米的连接电缆。



实际上，传感器信号电缆的选型失误——接口型号不对、屏蔽接地错误、线缆与动力线混敷——是自动化产线"偶发误报警""数据跳变""设备莫名停机"最常见的原因之一。本文按选型逻辑把这件事讲清楚，传感器连接线与工业总线的选型要点如下。

一、传感器电缆的三种信号类型与三种要求

不同传感器的输出信号特性差异很大，电缆选型不能一把尺子量到底。按信号类型分，大致有三类：

信号类型	典型传感器	输出特征	电缆核心要求
开关量信号	接近开关、光电开关、限位开关	直流 10—30V 开关状态，对应欧姆级负载能力	基本无干扰要求，普通 PVC 护套即可；重点是机械寿命与防护等级
模拟量信号	压力/温度变送器、液位传感器、称重传感器	4—20mA 电流环或 0—10V 电压，抗干扰要求中等	屏蔽 + 合理接地；远离变频器与动力线
高频脉冲/数字信号	编码器、光栅尺、RFID、工业摄像机、位移传感器	毫伏级差分信号或高速数字信号，抗干扰要求最高	严格双绞 + 高密度屏蔽 + 阻抗一致性 + 运动适配

这张表对应一条选型原则：信号越弱、频率越高，对电缆的电气与机械要求就越高。一个 IO-Link 传感器的连接线用普通两芯护套线完全可以；但一台直线编码器的信号线用普通护套线，产线的定位精度就会出问题。

二、屏蔽的三种结构与各自适用场景

传感器电缆的屏蔽不是"有或没有"的问题，而是结构选择问题。常见三种（安扬相应结构说明可参考传感器连接线产品页）：

1. 铝箔屏蔽（AL foil / S/FTP）

用铝塑复合带包裹线芯。特点是高频屏蔽效率高、成本低，对静电与高频干扰抑制效果显著。局限是低频磁场屏蔽能力弱，且铝箔在反复弯折时容易产生裂纹，长期运动工况下需谨慎选择。

适用：静止安装的高频数字信号、编码器固定段。

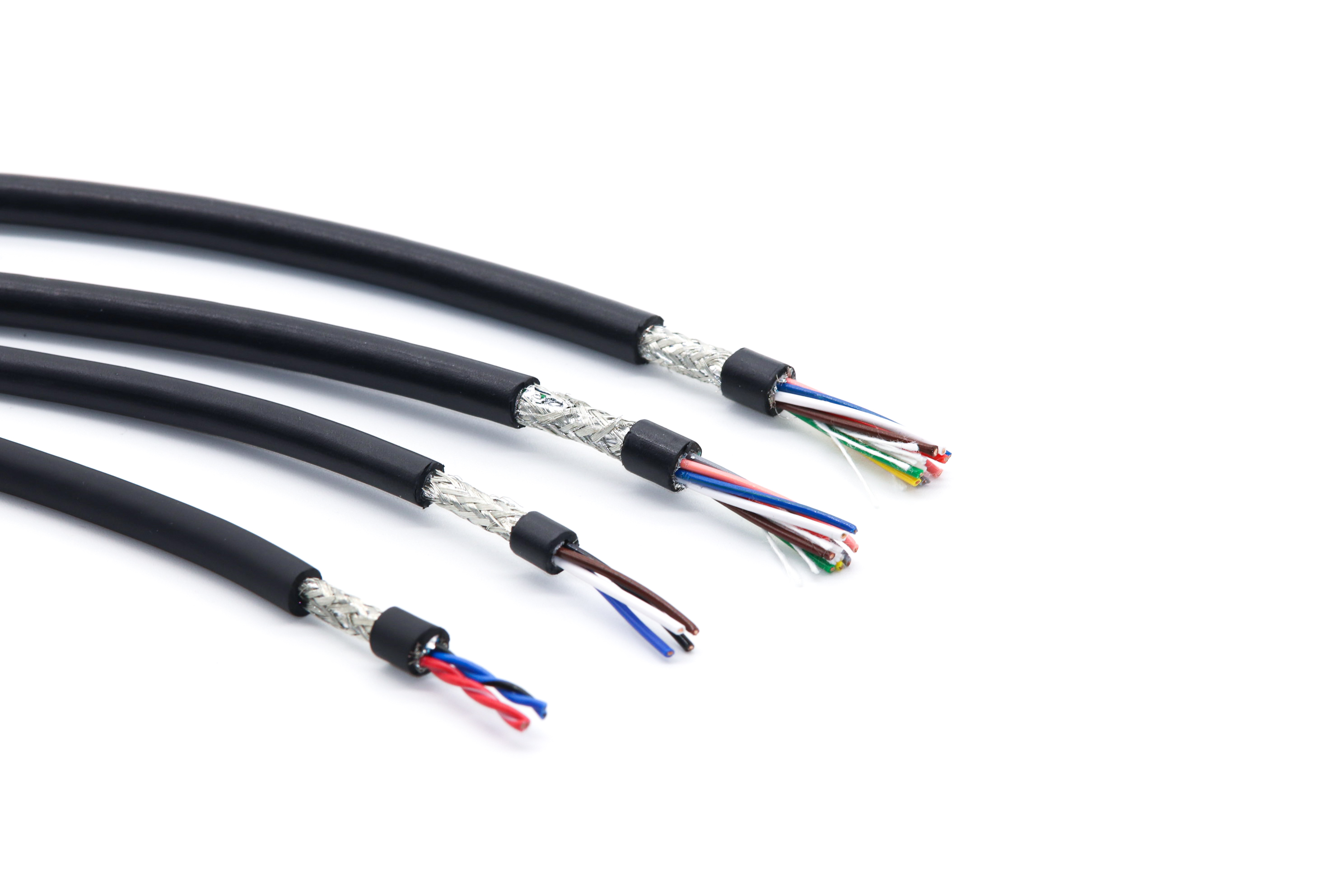

2. 编织屏蔽（braided / UTP）

用镀锡铜丝编织成网状包裹。特点是低频与高频兼顾、机械性能好、耐弯折，是运动工况的首选。局限是成本较高，且编织覆盖率存在上限。

适用：拖链内的传感器电缆、机器人关节信号线、需要频繁弯折的场合。

3. 复合屏蔽（铝箔 + 编织 / S/FTP）

铝箔管内层 + 编织外层。铝箔负责高频，编织负责低频与接地导通，两者互补，是抗干扰能力最强、成本也最高的结构。

适用：与变频器共线敷设、高精度测量系统、EMI 敏感环境。

4. 覆盖率的实际含义

安扬在柔性拖链电缆与传感器连接线上采用优化编织角度的全屏蔽结构，线覆盖率约 70%、光学覆盖率约 90%。这两个数字容易混淆：

• 线覆盖率指编织丝覆盖的面积占屏蔽层总面积的比例
• 光学覆盖率指透过编织网能看到内部的比例，与前两者叠加后决定实际屏蔽效能

采购时应关注的是综合屏蔽效能，而不是单一覆盖率数字。此外要留意一个容易被忽略的点：屏蔽层在高频弯折工况下能否保持性能——普通编织屏蔽在反复弯折后可能出现金属丝疲劳断裂，屏蔽效能随之下降，这也是运动电缆需要优化编织角度的原因。

三、接地方式：最常见的错误在这里

有一句行业内的老话：屏蔽层处理不好，它就是最大的干扰源。这不是危言耸听，原理很直接——屏蔽层的作用是让干扰电流在屏蔽层上形成回路并泄放掉。如果处理不当，屏蔽层反而会形成环流或天线效应。

常见错误与正确做法

场景	错误做法	正确做法	后果差异
屏蔽层接地	两端都接地，且两端接地点距离较远	按设备手册要求单点接地或两端接地，避免地环路	环流引入额外干扰，信号反而更差
信号回流	借用屏蔽层作回流线	使用独立回线，屏蔽层只承担屏蔽职能	信号回路阻抗失真，数据错误
动力信号混敷	传感器线与动力线捆在一起走同一拖链	分层排布，或选用动力/信号一体复合电缆	干扰远超屏蔽能力所能补偿
连接器屏蔽	使用非屏蔽或无金属壳的连接器	使用配套的屏蔽连接器，保持屏蔽连续性	屏蔽在接口处断开，形成"天线"
线缆走向	传感器线与变频器输出线平行长距离走线	垂直交叉或分槽敷设，保持最短平行距离	平行走线时耦合最强，垂直交叉可降低

接地原则的两条分支

• 单点接地：屏蔽层只在一点接地，常用于低频信号或存在地电位差的场合
• 两端接地（360° 端接）：屏蔽层两端接地，要求屏蔽层本身低阻抗且端接可靠（连接器外壳直接压接而非引线连接），常用于高频场合

关键在于与设备手册一致。不同品牌 PLC、伺服驱动器、传感器的接地设计要求不同，不能凭经验套用。

四、接口匹配：买对了型号也可能装不上

传感器电缆选型中最"低级"但最常见的错误，是接口规格对不上。这个问题在现场常常直到装配时才发现。

1. 常见接口类型对照

接口类型	典型用途	选型要点
M8 / M12 螺纹	接近开关、光电传感器、IO-Link 设备	确认螺纹规格（M8×1 / M12×1）、针数、A/B 编码（直头/弯头）
直角 / 弯头型	空间受限、拖链转向处	弯头型号的弯向（左/右）与出线方向必须与现场一致
军工型 / 圆形航空插头	振动大、环境恶劣的移动设备	确认针数定义与锁紧方式，避免针位错位
RJ45 工业以太网	以太网传感器、视觉相机、工业相机	确认 Cat 等级与是否需要 M12/D 工业以太网封装
现场总线专用	PROFINET / EtherCAT / CANopen 设备	阻抗一致性要求严格，不能用普通网线替代
开放端头	接入 PLC 端子排	确认芯数、线序定义与是否需要屏蔽层引出

2. 最容易忽略的三项

• A/B 编码（直头与弯头）。同样是 M12，A 编码直头、B 编码弯头，物理外形不同，装不上
• 针数与线序。传感器线缆的芯线顺序通常有特定定义，接反会导致读数异常或传感器不响应
• 芯数余量。多芯电缆的空余芯线是否需要单独引出接地？这会影响屏蔽处理方式

3. 长度与截面的联动

传感器电缆尤其容易忽略长度带来的信号衰减问题：

• 模拟量 4—20mA 回路：回路电阻会影响测量精度，线路越长所需截面越大
• 数字信号：长距离会引入信号衰减与反射，需确认是否需要终端电阻
• 总线信号：总线标准通常限定了最大段长与分支长度，超出即无法保证通信质量

五、运动工况下的传感器电缆

当传感器安装在小臂、AGV、拖链等运动部位时，选型的重心从"电气性能"转向"机械耐久 + 抗干扰"的组合。

1. 运动型与固定型的本质差别

固定型电缆的导体绞合节距是为静态受力设计的，在拖链中反复弯折时，铜丝会在少数几个点反复产生金属疲劳并最终断芯。运动型电缆通过更细的单丝、更短的绞合节距、精确的绞合方向来分散应力。

具体对比：

项目	固定安装型	运动型（拖链/机器人）
导体绞合	常规多股绞合	超细单丝短节距精密绞合，分层反向绞合抵消扭转
动态弯曲半径	不适用	通常 ≥ 7.5—10 倍外径，超柔结构可至 5 倍
弯折寿命	不考核	按型号分级，有明确规格
护套	PVC 为主	PVC / TPE / PUR / POC，按环境选择
中心填充	常规填充	抗拉中心填充，保护编织结构、防止芯线游离

2. 中心填充的作用

一个容易忽略但很重要的结构细节：运动电缆内部需要有高抗拉强度的中心填充，而不是用常规填充物或废弃材料制成的仿制芯线。这个填充物的任务是保护编织结构，防止芯线游离到电缆中心区域——一旦芯线在中心区无序堆积，运动时就会互相摩擦、挤压并承受额外应力，寿命会大幅缩短。

3. 机器人关节的额外要求

机器人关节处是"弯曲 + 扭转"复合工况，对电缆的要求高于普通拖链：需要无扭向结构设计，扭转角度可达 ±180°/m，并集成中心抗拉填充元件以抵抗多轴联动下的螺旋形变形。

护套则应采用低摩擦系数的 PUR 材料，以减少管线包内部的相互磨损。

六、连接器是信号链上最容易被低估的一环

很多人以为信号出问题先怀疑电缆，其实连接器的问题占比往往更高。常见失效点：

• 接触电阻增大：端子氧化或镀层磨损，表现为信号时好时坏、间歇性丢脉冲
• 锁紧失效：工业连接器的锁紧机构在振动下松动，是移动设备的高频故障
• 屏蔽不连续：连接器外壳未压接屏蔽层，屏蔽在接口处断开
• 密封失效：防护等级不足，粉尘与水分进入后造成绝缘下降

选型时建议确认：连接器是否配套屏蔽型（金属或镀镍外壳）、锁紧方式是否为金属卡扣或螺纹、防护等级是否匹配现场环境、以及连接器与电缆的匹配方式（压接还是注塑）。安扬提供完整的传感器与信号线缆组件方案，包含连接器与线缆的配套，详见传感器连接线产品线。

七、常见问题解答

1. 传感器信号线为什么必须屏蔽，普通两芯线不行吗？

要看信号类型。开关量信号用普通两芯线通常没问题；但模拟量（4—20mA、0—10V）在变频器附近需要屏蔽；编码器、光栅尺、IO-Link 等高频或毫伏级信号必须使用屏蔽线，且屏蔽层必须按规范接地。判断依据是信号本身的幅值与频率——信号越弱、频率越高，屏蔽和屏蔽接地的要求越严格。

2. 屏蔽层到底要不要接地，两端还是单端？

没有统一答案，取决于设备手册与信号频率。低频信号通常单点接地避免地环路，高频信号通常两端 360° 全接并保证低阻抗端接。关键不是选哪种，而是与设备的接地设计一致，以及保证屏蔽层在整条链路（含连接器）上连续不断。自行决定接地方式往往比不接地更糟。

3. 传感器电缆能不能和动力线一起敷设？

可以同槽敷设，但不能捆在一起。正确做法是分层排布并保持间距，传感器线与变频器输出线尽量垂直交叉，避免长距离平行。如果现场条件不允许分开，应改用动力/信号一体的复合电缆。捆扎在一起的干扰强度远超屏蔽所能补偿的范围。

4. 拖链里的传感器线断芯，换一根普通线可以吗？

短期能用，但必然提前失效，且问题会以"时好时坏"的形式反复出现，排查成本远高于一开始就选对。正确做法是选运动型传感器电缆——注意它的动态弯曲半径要求（通常 7.5—10 倍外径）与弯折寿命规格要与拖链工况匹配。

5. M12 传感器线买回来装不上，最常见的原因是什么？

三个高频原因：一是 A/B 编码搞错（直头与弯头外形不同）；二是针数定义不一致；三是弯头的弯向（左弯/右弯）与现场空间冲突。采购时把这三项作为必填项写进技术要求，比事后换线高效得多。

6. 多芯传感器电缆的多余芯线应该怎么处理？

不要用于信号传输。常规做法是全部在末端做绝缘处理并封堵，避免形成悬浮天线拾取干扰；部分场景需要将所有屏蔽层在一点汇接接地。需按设备要求与连接器方案确定，不要自行将多余芯线接地或短接。

八、总结

传感器与总线电缆的选型，可以归纳为四个动作：一是先按信号类型判断要求等级——开关量、模拟量、高频信号三档，需求完全不同；二是根据工况选择屏蔽结构——静止安装用铝箔即可，运动工况优先高密度编织，需要强抗干扰时用铝箔加编织复合；三是把接地方式写进技术要求，并与设备手册对齐，而不是让施工方自行决定；四是在采购阶段就锁定接口的编码、针数与线序定义，避免装配阶段返工。

安扬工业电缆的传感器连接线与工业总线产品线覆盖接近开关、光电、编码器、PLC、光栅、RFID、工业摄像机、以太网、现场总线、IO-Link 等应用，提供经济型 PVC 护套、耐用高柔性耐油 PUR 护套与专为焊接区域打造的 POC 护套三档方案，全系列已通过 UL 2464、UL 20549 等认证。公司建有符合 TÜV 国际标准的自有实验室与检测中心，配备 30 余台试验设备、150 余项测试能力，每年完成 10 万余次电气测量与 6 亿余次双环运动试验，并支持 100 余项客户特定测试，可依据客户实际工况出具完整检测报告。产品线覆盖伺服电缆、柔性拖链电缆、传感器连接线、工业总线、工业以太网线、高温硅胶线、UL 认证线与XLPE 电缆，并支持按工况定制芯数截面、护套材料、屏蔽方式、弯折寿命与耐温等级。运动与动力线缆部分可参见《伺服电缆选型指南：编码器、动力、刹车与总线电缆的选型逻辑》。
