伺服电机是自动化行业、工业行业、数控机床等领域中不可缺少的一分部,那么我们应该选择怎样的连接电缆呢? 无论是哪个品牌的线,线的用法差别不会太大,像松下、三菱、汇川等线材的选择都是差不多的。一般伺服电缆包含动力线、刹车线、编码器线。伺服电机可以根据功率,分为2类:小功率伺服电机和大功率电机,750W以下的是小功率电机,反之一般为大功率电机。

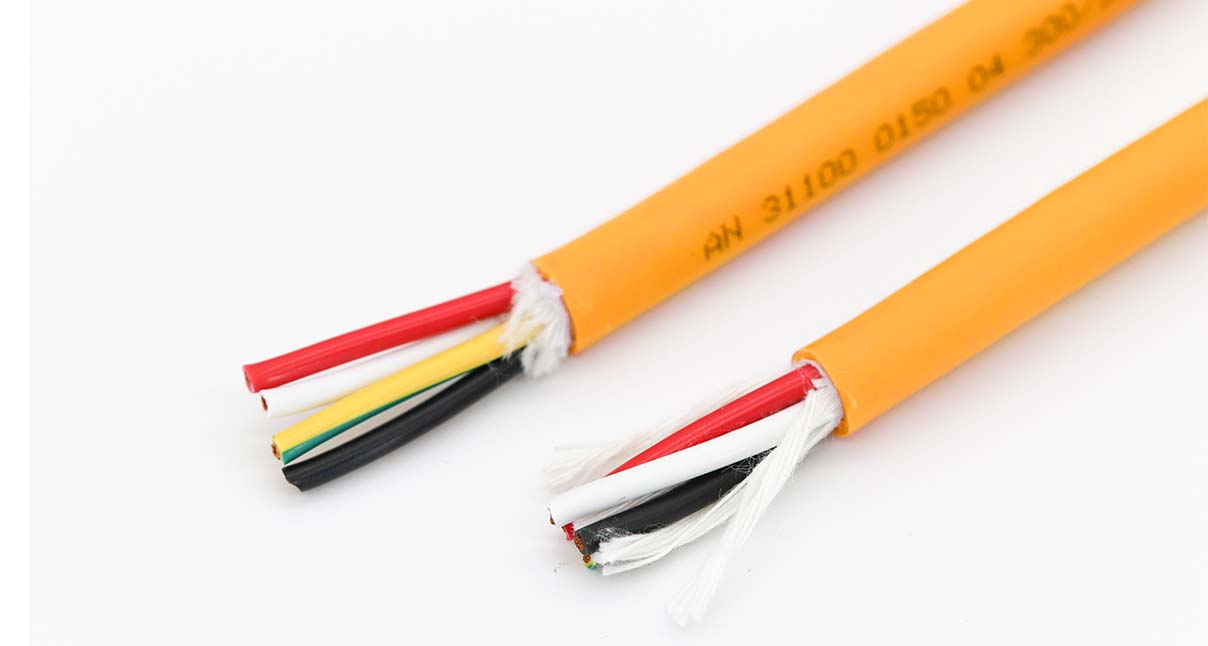

电源线也叫动力线 :动力电缆一般为4芯电缆,也可以为3芯电缆(不接地),为 U V W PE ,作为连接电机和驱动的动力桥梁。
编码器线:负责给电机传输信号,2对或3对芯线,增量可以选择4对,甚至7对。
抱闸线:一般为2芯电缆线,负责控制电机运作。一般为2芯电缆。
电源线选型:小功率电机可选择4*0.5或4*0.75的规格。大功率选择4*1.0或4*1.5的规格,如果超过2500W,那么建议选择4*2.5甚至以上。具体要根据电机功率选择相对应的平方数。

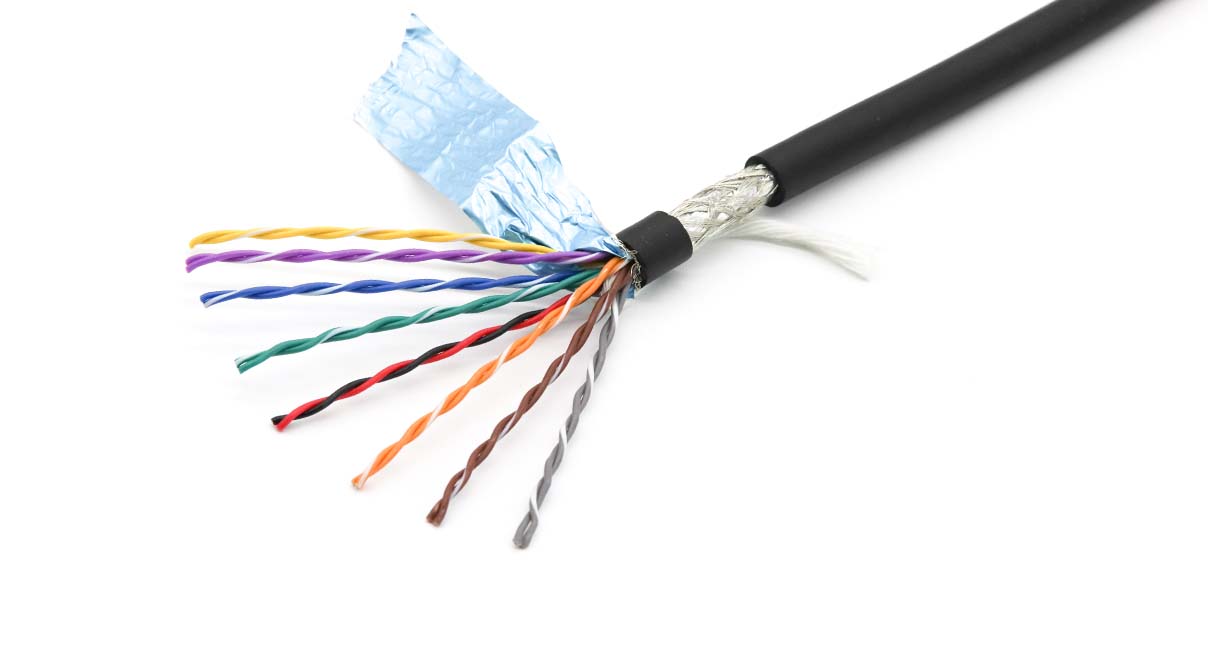

编码器线选型:编码器线主要的功能是传输信号,所承载的电流会相对较小,但是对于抗干扰性能尤其高,所以结构方面要选择对绞和屏蔽,以对抗外界的干扰。增量式编码器线可以选用2对0.2平方(24AWG)的双绞屏蔽电缆,绝对值式可以选用3对0.2平方(24AWG)的双绞屏蔽电缆。如果连接长度过长,就推荐使用平方大一个档次的线缆(22AWG)。
电缆使用场合选型:
可根据不同的运动环境,选择200万次伺服系列电缆、800万次伺服系列电缆、1500万次拖链系列电缆和3000万次拖链系列电缆。可根据使用环境,定制适用于对应环境的电缆,如耐油,耐磨等需求。
动力线选型:
4*0.5平方 ≤750W
4*0.75平方 ≤750W
4*1.0平方 750W-1500W
4*1.5平方 750W-2000W
4*2.5平方 2000W-3500W
编码器线选型:
2*2*0.2平方 增量式
2*2*0.3平方 增量式 20米以上
3*2*0.2平方 绝对式
3*2*0.3平方 绝对式 20米以上
